Pregunta
El cálculo del fallo prematuro de la soldadura en la placa de la aleta es determinante para el cálculo de una conexión articulada de viga con JOINTS.
¿Qué considera exactamente el cálculo del fallo prematuro de la soldadura y es necesario realizarlo en todos los casos?
Respuesta:
Este cálculo o comprobación se realiza según las recomendaciones de ECCS.Para esto, es necesario que la soldadura no sea determinante para el estado límite último de la conexión. Por lo tanto, la capacidad de carga de la soldadura debe ser > la capacidad de carga de la placa de la aleta.
Si no se cumple esta comprobación, puede aumentar el espesor de la soldadura o reducir el espesor de la placa de la aleta.

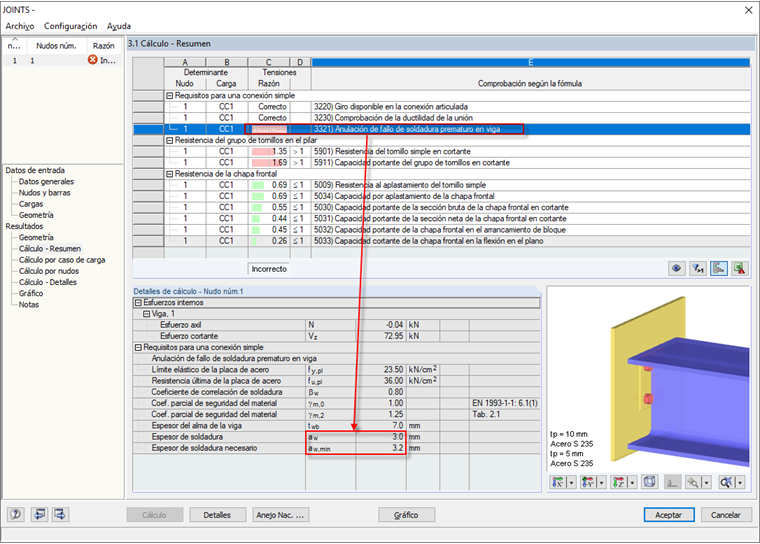

Los detalles de diseño muestran el espesor mínimo de la soldadura para satisfacer el requisito.
