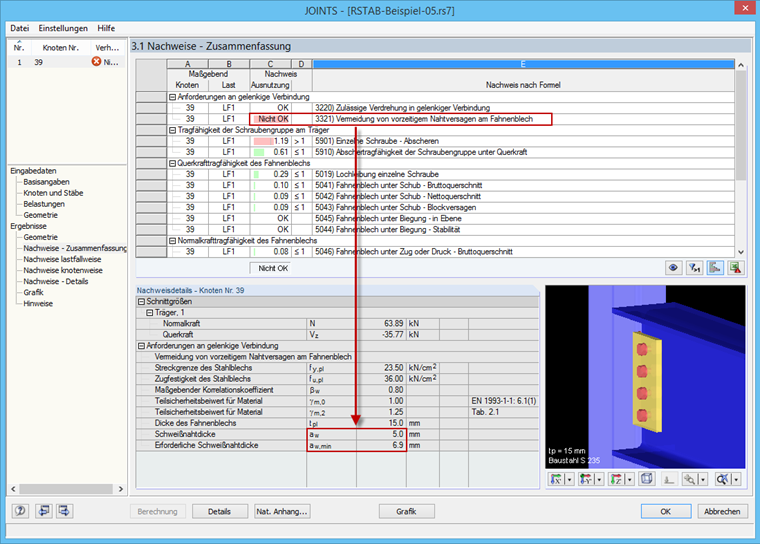

La vérification de la rupture prématurée du cordon de soudure de la plaque de connexion est déterminante lors de la vérification d'un assemblage de poutre articulé avec RF-JOINTS.
Quels sont exactement les paramètres pris en compte pour cette vérification et doit-elle toujours être effectuée ?
Réponse:
Cette vérification est effectuée selon les recommandations de l'ECCS.Cette directive stipule que le cordon de soudure ne doit pas être déterminant quant à l'ELU de l'assemblage. La capacité portante du cordon de soudure doit donc être supérieure à la capacité portante de la plaque de connexion.
Si cette vérification n’est pas effectuée, il est possible d'augmenter l'épaisseur du cordon de soudure ou de réduire celle de la plaque de connexion.
L'épaisseur minimale du cordon de soudure figure dans les détails de la vérification, ce qui permet de respecter les exigences de l'ECCS.
Avez-vous des questions ?
![Options d’affichage pour le Graphique 3D](/fr/webimage/010212/2423664/01-fr-png-png.png?mw=512&hash=2d0d19e5b7fcd51bad081c6f6ce752e3ccc0be58)
En plus des tableaux de résultats, il est possible de créer des graphiques 3D dans RF-/FRAME-JOINT Pro et RF-/JOINTS. C’est un rendu réaliste de l’assemblage à l’échelle.
Les assemblages par plaques de connexion sont une forme courante d’assemblages articulés en acier et sont souvent utilisés pour les poutres secondaires des structures en acier. Ils peuvent être facilement utilisés dans des structures à poutres disposées sur le bord supérieur (plates-formes de travail, par exemple). Les frais de fabrication en atelier et les coûts du montage sur site sont normalement supportables. La vérification semble assez simple et rapide, mais il convient de relativiser cela par la suite. De plus, ce type d’assemblage est fondamentalement possible sous forme d’assemblage articulé poutre-poutre et d’assemblage articulé poutre-poteau, le premier cas étant probablement le plus courant dans la pratique de vérification.
