Вопрос
Расчет на преждевременный выход сварного шва на ребристую пластину является определяющим при расчете шарнирного соединения балок с помощью JOINTS.
Что именно учитывается при расчете преждевременного выхода из строя сварного шва и нужно ли его выполнять в каждом конкретном случае?
Ответ:
Данный расчет или проверка выполняется в соответствии с рекомендациями ECCS.Для этого необходимо, чтобы сварной шов не был определяющим для предельного состояния соединения. Таким образом, несущая способность сварного шва должна быть > несущей способности пластины оребрения.
Если проверка не приносит результатов, можно либо увеличить толщину шва, либо уменьшить толщину ребристой пластины.

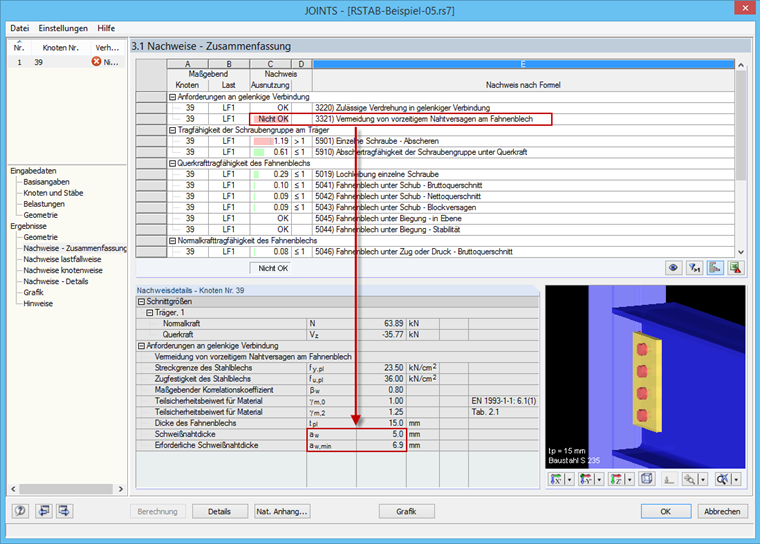

В подробностях расчета указана минимальная толщина шва, соответствующая данному требованию.
