Generowanie jednocześnie działających sił w CRANEWAY

W CRANEWAY chciałbym przyłożyć siły z toru suwnicy, które w rzeczywistości działają jednocześnie, na dwa słupy. Kann ich diese irgendwo auslesen?

Odpowiedź:

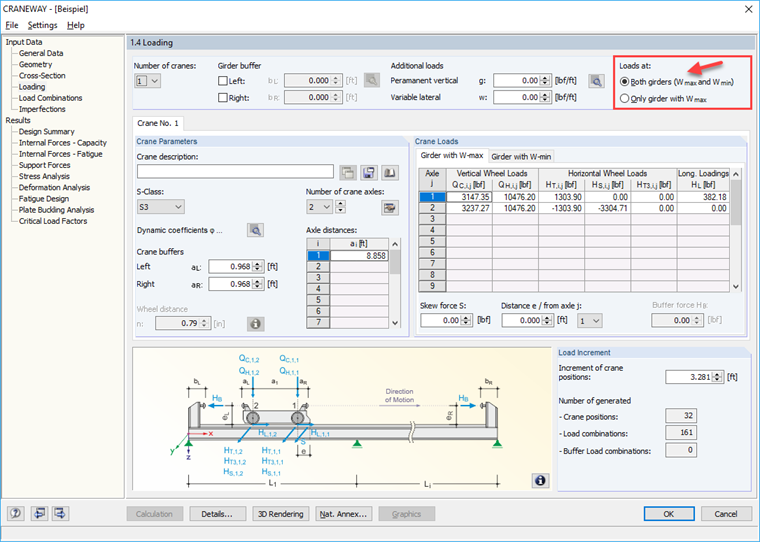

Aby uzyskać wyniki reakcji podpór MAX/MIN wraz z odpowiednimi wartościami na różnych belkach podsuwnicowych, wymagane jest zaprojektowanie obu belek w CRANEWAY. Wählen Sie hierzu in Maske 1.4 Belastung die Option "Beide Träger (R_max und R_min) aus (siehe Bild 01).

1 Bemessung beider Kranbahnträger festlegen

Anschließend stellen Sie in der Ergebnismaske 2.3 Lagerkräfte am unteren Rand die Option Nur max/min ein. Die Ergebnisse werden dann für beide Träger (Träger mit R_max und Träger mit R_min) geordnet nach den einzelnen Lastkomponenten und den Auflagern angezeigt. Je Lager und Lastkomponente gibt es zwei Ausgabezeilen.

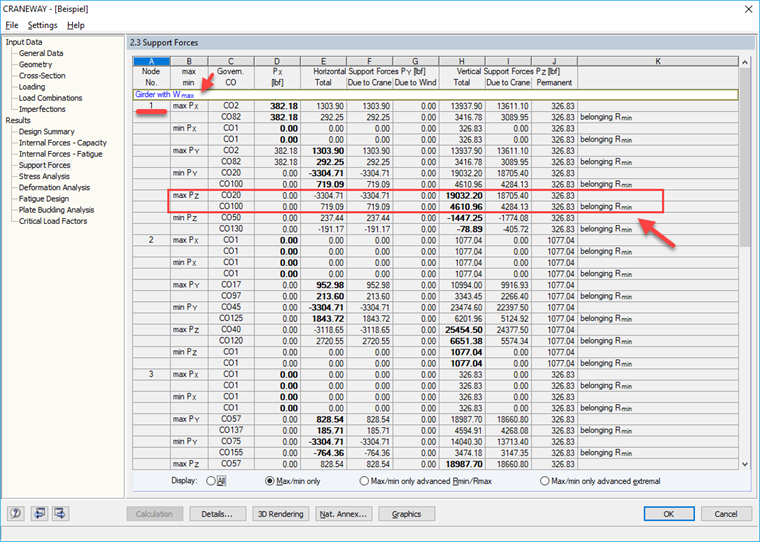

In Bild 02 kann man für das Lager 1 folgende Werte ablesen:

max P_z = 84,66 kN (bei Kranstellung LK 20 auf Träger mit R_max)
max P_z = 20,51 kN (bei Kranstellung LK 100 auf Träger mit R_min) = zugehörig

2 Przykład: Sprawdzanie maks. Pz i odpowiednich sił podporowych

Autor

Pan Flori jest kierownikiem zespołu wsparcia technicznego i zapewnia wsparcie techniczne dla klientów firmy Dlubal Software.
