Saída das forças atuantes simultaneamente no CRANEWAY

Ich möchte in KRANBAHN die auf den beiden Stützen tatsächlich gleichzeitig wirkenden Kräfte aus der Kranbahn aufbringen. Kann ich diese irgendwo auslesen?

Resposta:

Para obter o resultado das reações de apoio Máx./Mín. com os respetivos valores em diferentes vigas de ponte rolante, é necessário o dimensionamento de ambas as vigas no CRANEWAY. Wählen Sie hierzu in Maske 1.4 Belastung die Option "Beide Träger (R_max und R_min) aus (siehe Bild 01).

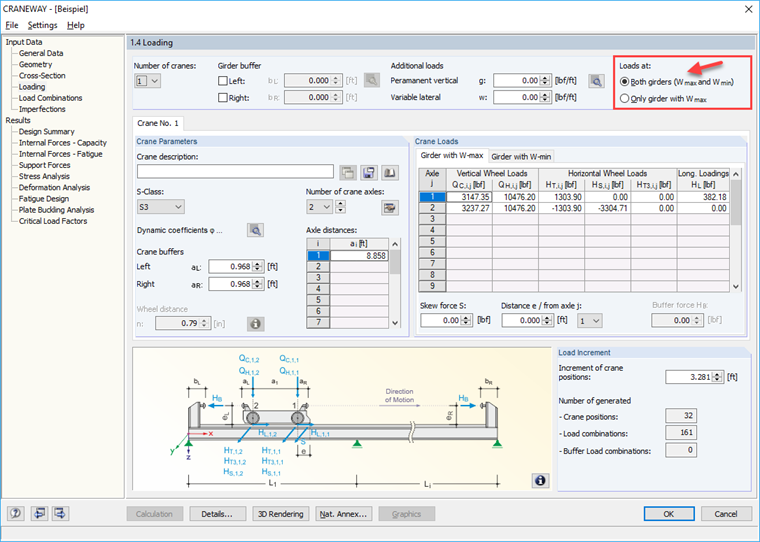

1 Bemessung beider Kranbahnträger festlegen

Anschließend stellen Sie in der Ergebnismaske 2.3 Lagerkräfte am unteren Rand die Option Nur max/min ein. Die Ergebnisse werden dann für beide Träger (Träger mit R_max und Träger mit R_min) geordnet nach den einzelnen Lastkomponenten und den Auflagern angezeigt. Je Lager und Lastkomponente gibt es zwei Ausgabezeilen.

In Bild 02 kann man für das Lager 1 folgende Werte ablesen:

max P_z = 84,66 kN (bei Kranstellung LK 20 auf Träger mit R_max)
max P_z = 20,51 kN (bei Kranstellung LK 100 auf Träger mit R_min) = zugehörig

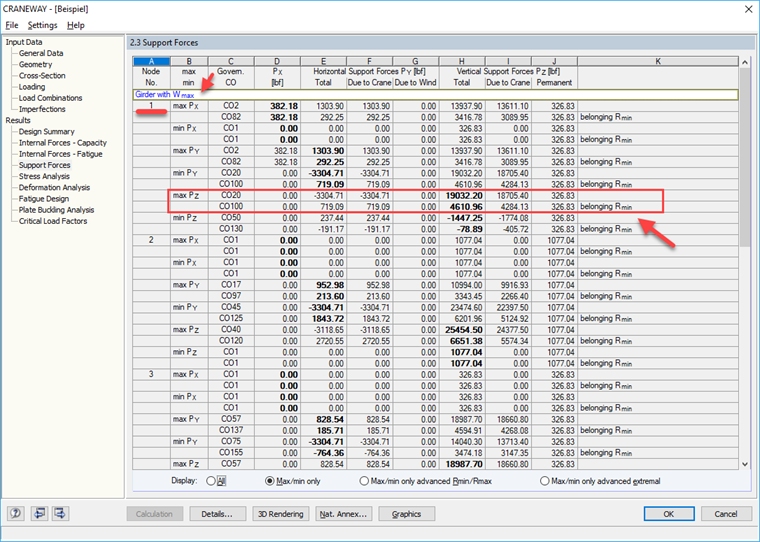

2 Exemplo: Verificação do Pz máx. E das forças de apoio correspondentes
