在 CRANEWAY 中输出力的同步作用

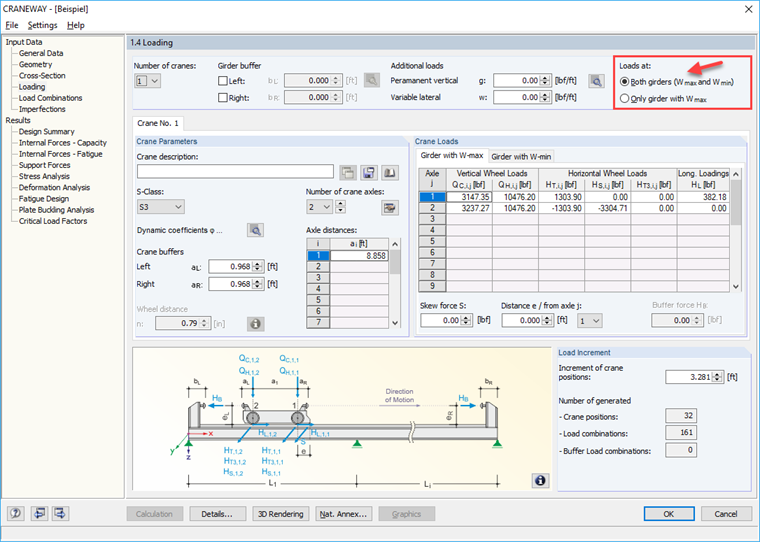

为了得到在不同吊车梁上的 Max/Min 支座反力及其所属值的结果，需要在 CRANEWAY 中对两根吊车梁进行设计。 Wählen Sie hierzu in Maske 1.4 Belastung die Option "Beide Träger (R_max und R_min) aus (siehe Bild 01).

1 Bemessung beider Kranbahnträger festlegen

Anschließend stellen Sie in der Ergebnismaske 2.3 Lagerkräfte am unteren Rand die Option Nur max/min ein. Die Ergebnisse werden dann für beide Träger (Träger mit R_max und Träger mit R_min) geordnet nach den einzelnen Lastkomponenten und den Auflagern angezeigt. Je Lager und Lastkomponente gibt es zwei Ausgabezeilen.

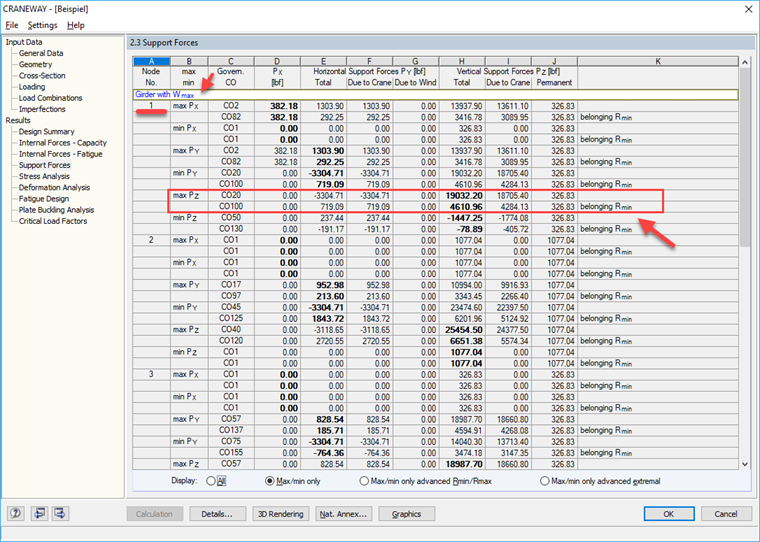

In Bild 02 kann man für das Lager 1 folgende Werte ablesen:

• max P_z = 84,66 kN (bei Kranstellung LK 20 auf Träger mit R_max)
• max P_z = 20,51 kN (bei Kranstellung LK 100 auf Träger mit R_min) = zugehörig

2 示例 检查最大 Pz 和相应的支座力
