Optymalizacja wyników tabeli dla wymiarowania połączeń

W celu wymiarowania połączeń chciałbym wyświetlić wynikowe siły wewnętrzne w początkowym i końcowym węźle belki w tabeli. Der Träger besteht jedoch aus mehreren Stäben, was zu einer sehr unübersichtlichen tabellarischen Darstellung führt. Wie kann man dies optimieren?

Odpowiedź:

W takim przypadku zaleca się utworzenie zbioru prętów z poszczególnych prętów belki. In den Ergebnistabellen hat man im Anschluss (nach der Berechnung) die Möglichkeit, sich die Schnittgrößen bezogen auf die Stabsätze ausgeben zu lassen. Über die Ergebnisfilterfunktion kann man sich nun die Knotenergebnisse anzeigen lassen. Somit erhält man für jeden Anfangs- und Endknoten des Stabsatzes die gewünschten Schnittgrößen. Für die Dokumentation kann die Tabelle auch nach Excel exportiert und dort ggf. angepasst werden.

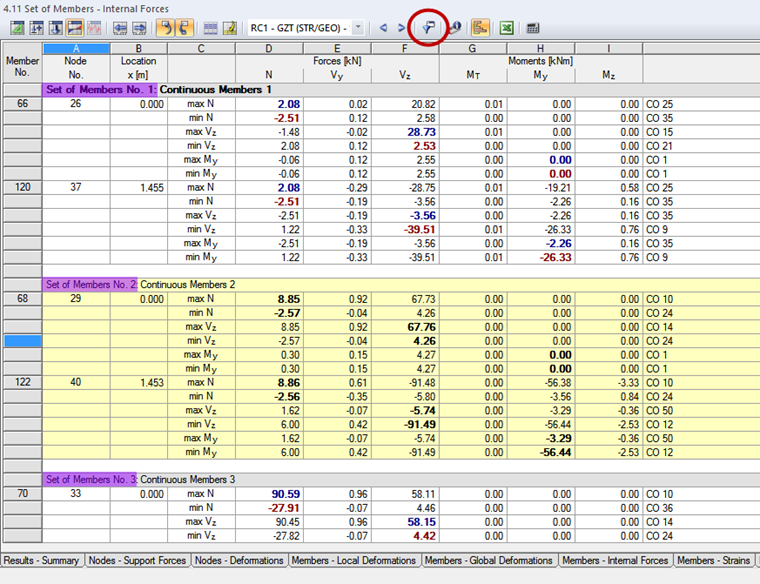

Wyświetlanie wyników zbiorów prętów w tabeli
Wyświetlanie wyników zbiorów prętów w tabeli

Autor

Pan Rehm jest odpowiedzialny za rozwój produktów do konstrukcji drewnianych i zapewnia wsparcie techniczne dla klientów.
