Ottimizzazione dell'output della tabella per la verifica del collegamento

Per la progettazione di collegamenti, vorrei che le forze interne ai nodi iniziali e finali della trave siano visualizzate in una tabella. Tuttavia, la trave è composta da diverse aste, il che porta ad una visualizzazione tabellare molto confusa. Come posso ottimizzarlo?

Risposta:

In questo caso, è consigliabile creare un set di aste dalle singole aste di una trave. Successivamente (dopo il calcolo), è possibile visualizzare le forze interne riferite ai set di aste nelle tabelle dei risultati. Über die Ergebnisfilterfunktion kann man sich nun die Knotenergebnisse anzeigen lassen. Somit erhält man für jeden Anfangs- und Endknoten des Stabsatzes die gewünschten Schnittgrößen. Für die Dokumentation kann die Tabelle auch nach Excel exportiert und dort ggf. angepasst werden.

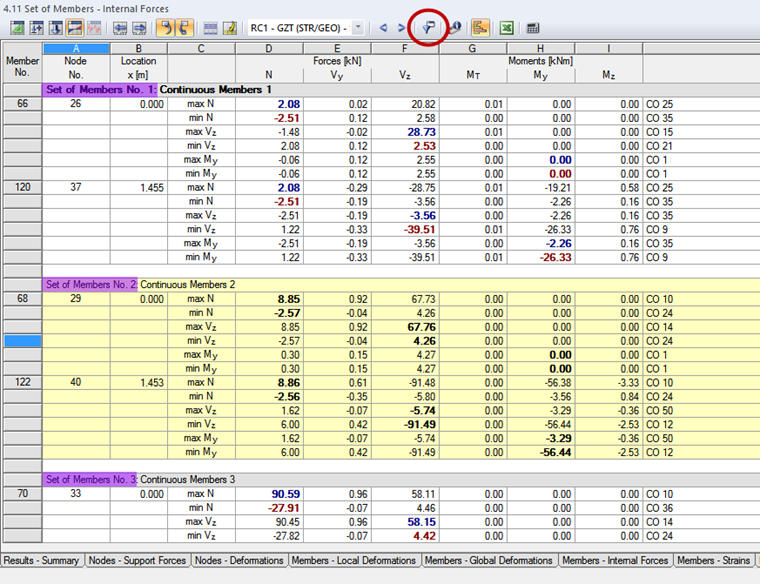

Presentazione tabellare dei risultati dei set di aste
Presentazione tabellare dei risultati dei set di aste

Autore

Il signor Rehm è responsabile dello sviluppo di prodotti per strutture in legno e fornisce supporto tecnico ai clienti.
