Para o dimensionamento das ligações, gostaria de apresentar as forças internas resultantes nos nós inicial e final da viga numa tabela. Der Träger besteht jedoch aus mehreren Stäben, was zu einer sehr unübersichtlichen tabellarischen Darstellung führt. Como é que isto pode ser otimizado?

Q: Para o dimensionamento das ligações, gostaria de apresentar as forças internas resultantes nos nós inicial e final da viga numa tabela. Der Träger besteht jedoch aus mehreren Stäben, was zu einer sehr unübersichtlichen tabellarischen Darstellung führt. Como é que isto pode ser otimizado?

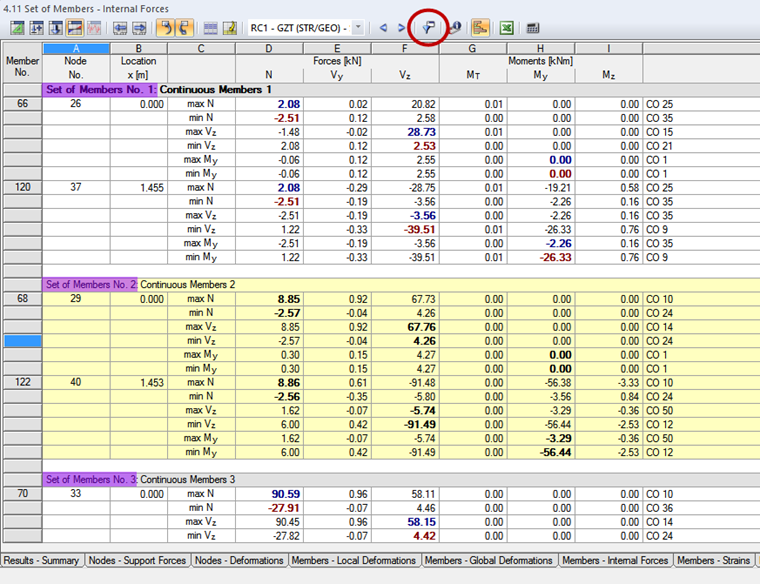

Neste caso, é recomendável criar um conjunto de barras a partir das barras individuais de uma viga. In den Ergebnistabellen hat man im Anschluss (nach der Berechnung) die Möglichkeit, sich die Schnittgrößen bezogen auf die Stabsätze ausgeben zu lassen. Über die Ergebnisfilterfunktion kann man sich nun die Knotenergebnisse anzeigen lassen. Somit erhält man für jeden Anfangs- und Endknoten des Stabsatzes die gewünschten Schnittgrößen. Für die Dokumentation kann die Tabelle auch nach Excel exportiert und dort ggf. angepasst werden.

Question

Para o dimensionamento das liga&#231;&#245;es, gostaria de apresentar as for&#231;as internas resultantes nos n&#243;s inicial e final da viga numa tabela. Der Tr&#228;ger besteht jedoch aus mehreren St&#228;ben, was zu einer sehr un&#252;bersichtlichen tabellarischen Darstellung f&#252;hrt. Como &#233; que isto pode ser otimizado?

Accepted Answer

Neste caso, &#233; recomend&#225;vel criar um conjunto de barras a partir das barras individuais de uma viga. In den Ergebnistabellen hat man im Anschluss (nach der Berechnung) die M&#246;glichkeit, sich die Schnittgr&#246;&#223;en bezogen auf die Stabs&#228;tze ausgeben zu lassen. &#220;ber die Ergebnisfilterfunktion kann man sich nun die Knotenergebnisse anzeigen lassen. Somit erh&#228;lt man f&#252;r jeden Anfangs- und Endknoten des Stabsatzes die gew&#252;nschten Schnittgr&#246;&#223;en. F&#252;r die Dokumentation kann die Tabelle auch nach Excel exportiert und dort ggf. angepasst werden.

Otimização de saída de tabela para dimensionamento de ligações

Para o dimensionamento das ligações, gostaria de apresentar as forças internas resultantes nos nós inicial e final da viga numa tabela. Der Träger besteht jedoch aus mehreren Stäben, was zu einer sehr unübersichtlichen tabellarischen Darstellung führt. Como é que isto pode ser otimizado?
