mgr inż. (FH) Alexander Meierhofer
2021-03-24
Powierzchnia typu B-Spline
  • Opis
  • Recenzje (0)

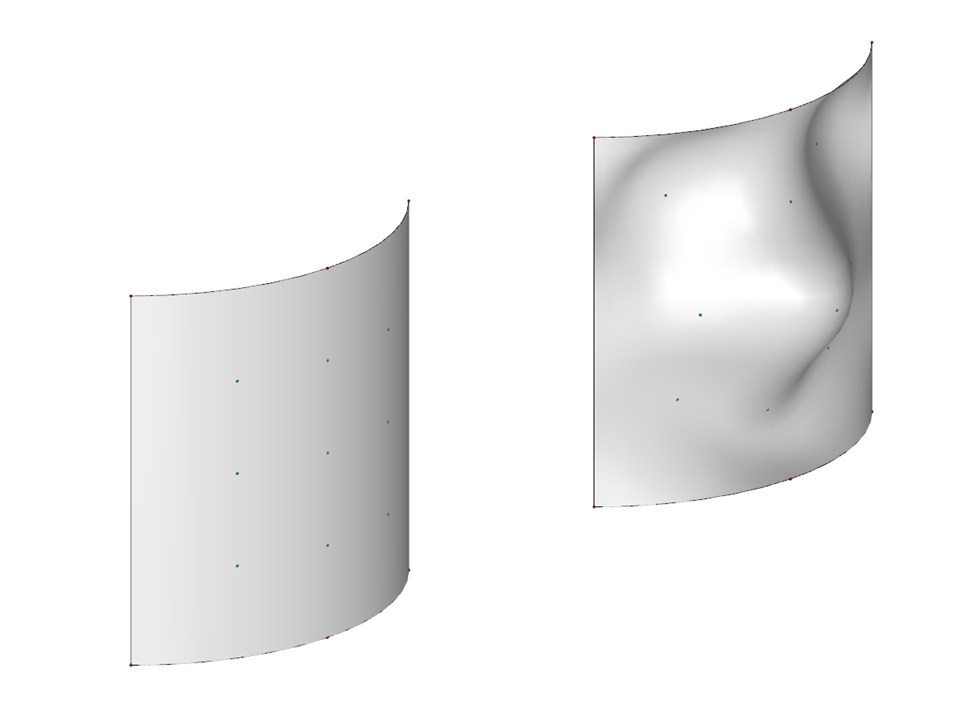

Model przedstawia modelowanie powierzchni B-Spline w RFEM na przykładzie nieregularnej powierzchni. Pokazuje tworzenie i definiowanie złożonych, ciągłych kształtów za pomocą interpolacji B-Spline. Prezentacja ilustruje aspekty projektowania strukturalnego oraz elastyczność w pracy z powierzchniami nieregularnymi. Powiązany obraz wizualizuje charakterystyczną strukturę siatki i kontur powierzchni B-Spline.

Model wykorzystany w
Łącznie
0 na 5 gwiazdek
Ta strona ma 0 ocen użytkowników.
5 gwiazdek
4 gwiazdki
3 gwiazdki
2 gwiazdki
1 gwiazdka
(0)
0 na 5 gwiazdek
5 gwiazdek 0
4 gwiazdki 0
3 gwiazdki 0
2 gwiazdki 0
1 gwiazdka 0

Model powierzchni B-Spline

Liczba węzłów 30
Liczba linii 8
Liczba powierzchni 2
Ciężar całkowity 29,989 t
Wymiary (metryczne) 18,287 x 4,800 x 8,780 m
Wymiary (imperialne) 60 x 15.75 x 28.81 feet
Wersja programu 5.25.01

Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.

Zgłoś ten model 3D
Wydarzenia
Filmy wideo
Modele do pobrania
Artykuły w Bazie informacji

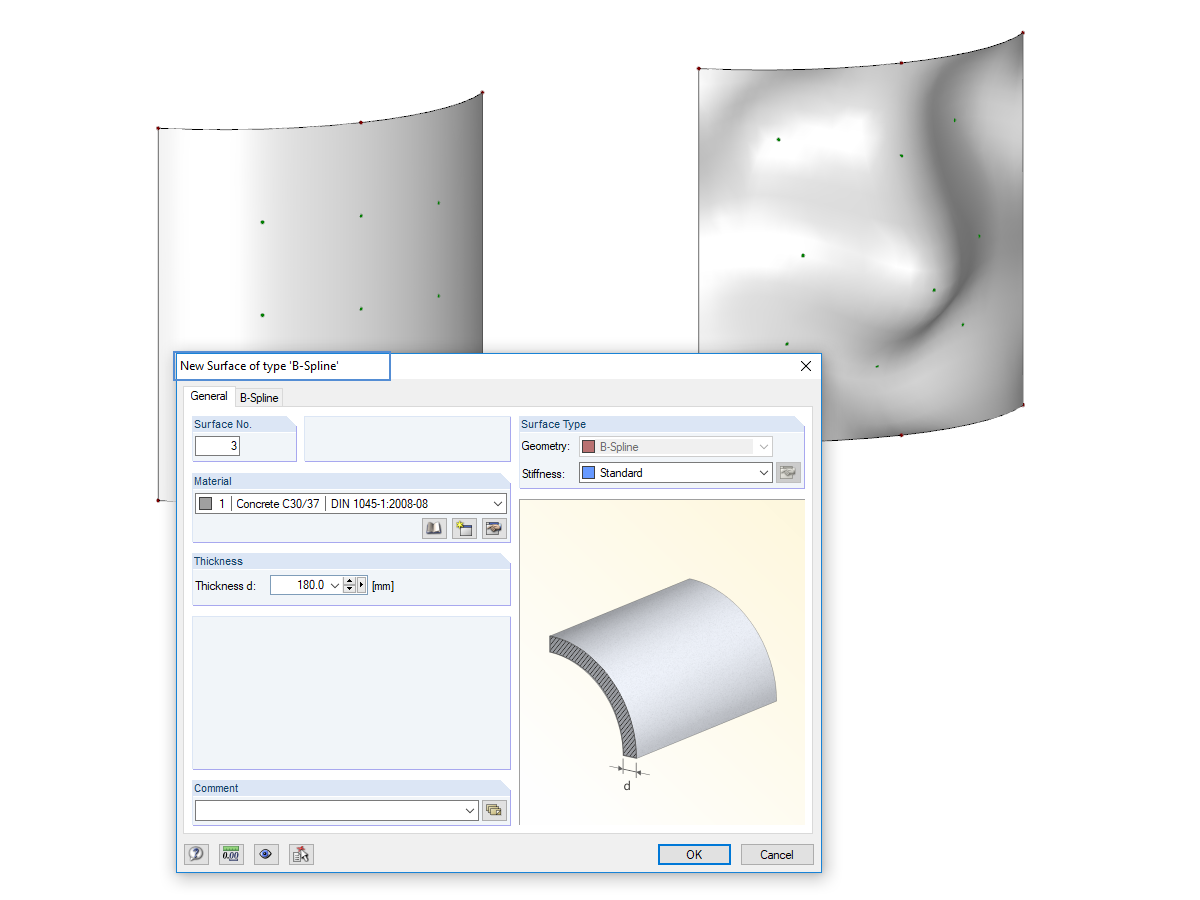

Powierzchnie typu B-Spline
