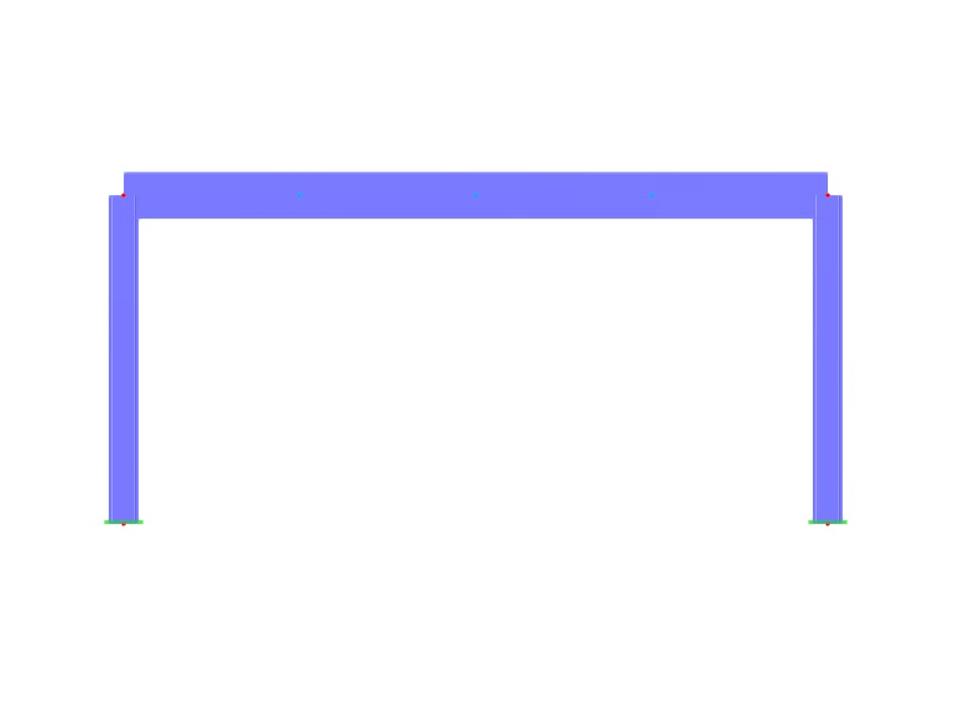

KB 001875 | AISC 341-22 Verifica di aste del telaio a momento in RFEM 6
  • Descrizione
  • Recensioni (0)

Questo modello dimostra la progettazione degli elementi per telai a momento secondo lo standard AISC 341-22 all'interno di RFEM 6. Si concentra sui principi di ingegneria e progettazione necessari per le strutture in acciaio soggette a forze sismiche. Utilizzando le avanzate capacità di calcolo di RFEM 6, garantisce la conformità agli standard di progettazione internazionali. Il modello offre un'analisi sulla progettazione efficiente dei telai, ottimizzando le dimensioni degli elementi e le connessioni.

Modello utilizzato in
Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

KB 001875 | Progettazione dell'asta di telaio a momento con AISC 341-22 in RFEM 6

Number of Nodes 7
Number of Lines 3
Number of Members 3
Number of Surfaces 0
Number of Solids 0
Number of Load Cases 2
Number of Load Combinations 5
Number of Result Combinations 0
Total Weight 3.276 tons
Dimensions (Metric) 9,144 x 4,267 x 0,000 m
Dimensions (Imperial) 30 x 14 x 0 feet

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
