Per poter eseguire un calcolo push over, è necessario trasformare la curva di capacità determinata in una forma semplificata. Il cosiddetto metodo N2 è descritto nell'Eurocodice EN 1998. Questo articolo dovrebbe aiutare a spiegare cosa significa una bilinearizzazione secondo il metodo N2.

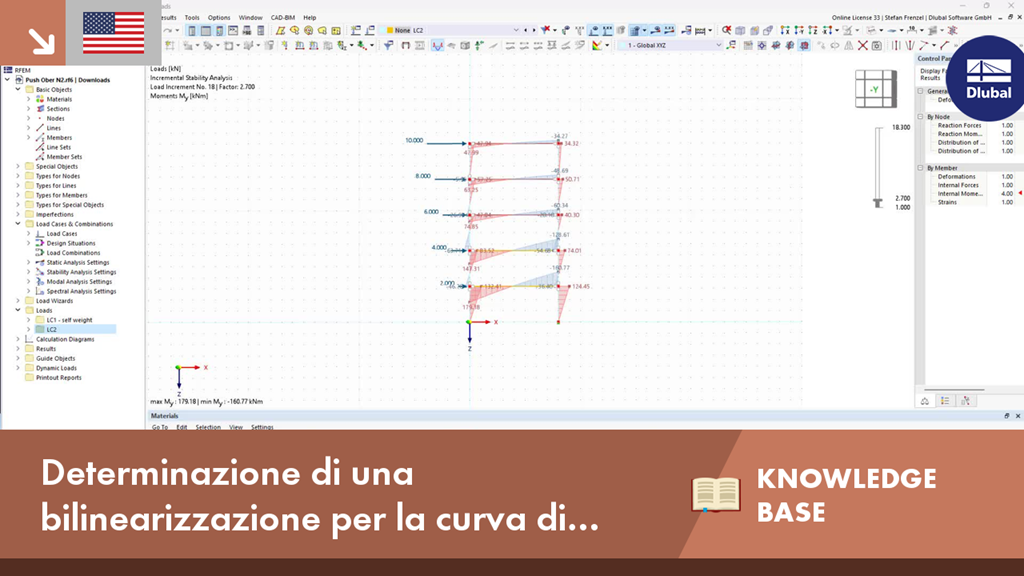

KB 001829 | Determinazione di una bilinearizzazione per la curva di push over (metodo N2)
![KB 001829 | Determinazione della bilinearizzazione per la curva di pushover (metodo N2)](/it/webimage/040495/3514716/beitrag_en.png?mw=512&hash=3e2f0d632077789d4057f3f5f70913e5dbcdd9e6)
![KB 001833 | Utilizzo delle non linearità nell'analisi dello spettro di risposta in RFEM 6](/it/webimage/040014/3505148/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![Modifica delle linee di contorno](/it/webimage/010439/2986124/01_Begrenzungslinien_ändern_en.png?mw=512&hash=10deb357bfb8bf3668412234fddacaeb75926b05)
![RF -MOVE Surfaces - 1.1 Dati generali](/it/webimage/014835/2948753/01-en.jpg?mw=512&hash=6882bdf317819915c8ed0a390b2a4a91f036117f)
![Progettazione di acciaio piegato a freddo AISI S100/CSA S136 in RFEM 6](/it/webimage/040277/3509688/Cold_formed_AISI_EN.png?mw=512&hash=64fe70077d24767102745523ca11a1880ab1ff6e)
La verifica delle aste in acciaio piegate a freddo secondo AISI S100-16/CSA S136-16 è disponibile in RFEM 6. È possibile accedere alla verifica selezionando "AISC 360" o "CSA S16" come norma nell'add-on Giunti acciaio. "AISI S100" o "CSA S136" viene quindi selezionata automaticamente per la verifica di profili piegati a freddo.
RFEM applica il metodo di resistenza diretta (DSM) per calcolare il carico di instabilità elastico dell'asta. Il metodo di resistenza diretta offre due tipi di soluzioni, numeriche (metodo a strisce finite) e analitiche (specificazione). La curva caratteristica FSM e le forme di instabilità possono essere visualizzate in Sezioni.
![Sezioni traversali efficaci in SHAPE-THIN 8](/it/webimage/006822/484232/DUENQ.png?mw=512&hash=96d43be20a4528cf741503961d2b0429d7f70ef4)
In SHAPE-THIN 8, la sezione trasversale efficace di pannelli di ingobbamento può essere calcolata secondo EN 1993-1-5, Cl. 4.5.
La tensione critica di instabilità è calcolata secondo EN 1993-1-5, Appendice A.1 per pannelli instabili con almeno 3 irrigidimenti longitudinali, o secondo EN 1993-1-5, Appendice A.2 per pannelli instabili con uno o due irrigidimenti nella zona di compressione. Viene eseguita anche la verifica per la sicurezza all'instabilità torsionale.
![Caratteristica 002605 | Input](/it/webimage/040918/3529417/40918_EN.png?mw=512&hash=afe085f2f04f78026b227db9136559e2f42b2a6f)
L'analisi pushover è gestita da un nuovo tipo di analisi appena introdotto nelle combinazioni di carico. Qui si ha accesso alla selezione della distribuzione e della direzione del carico orizzontale, alla selezione di un carico costante, alla selezione dello spettro di risposta desiderato per la determinazione dello spostamento obiettivo e alle impostazioni dell'add-on Analisi pushover personalizzate per l'analisi pushover.
Nelle impostazioni dell'analisi pushover, è possibile modificare l'incremento del carico orizzontale crescente e specificare la condizione di arresto per l'analisi. Inoltre, è possibile regolare facilmente la precisione per la determinazione iterativa dello spostamento obiettivo.
![Analisi pushover per RFEM 6](/it/webimage/043462/3584245/Screenshot_09-01-2023_11.28.37.png?mw=512&hash=5955acddf5da93ad0bcdba991797e224be928b1c)
- Considerazione del comportamento dei componenti non lineari utilizzando cerniere plastiche standard per acciaio (FEMA 356, EN 1998-3) e del comportamento non lineare dei materiali (muratura, acciaio bilineare, curve di lavoro definite dall'utente)
- Importazione diretta delle masse da casi di carico o combinazioni per l'applicazione di carichi verticali costanti
- Specifiche definite dall'utente per la considerazione dei carichi orizzontali (standardizzati alla forma modale o distribuiti uniformemente lungo l'altezza delle masse)
- Determinazione di una curva di pushover con criterio limite di calcolo selezionabile (un collasso o una deformazione limite)
- Trasformazione della curva pushover nello spettro di capacità (formato ADRS, sistema a un grado di libertà)
- Bilinearizzazione dello spettro di capacità secondo EN 1998-1:2010 + A1:2013
- Trasformazione dello spettro di risposta applicato nello spettro richiesto (formato ADRS)
- Determinazione dello spostamento obiettivo secondo EC 8 (il metodo N2 secondo Fajfar 2000)
- Confronto grafico della capacità e dello spettro richiesto
- Valutazione grafica dei criteri di accettazione di cerniere plastiche predefinite
- Visualizzazione dei risultati dei valori utilizzati nel calcolo iterativo dello spostamento obiettivo
- Accesso a tutti i risultati dell'analisi strutturale nei singoli livelli di carico
