为了能够进行push-over计算,有必要将计算得出的承载力曲线转换为简化形式。 欧洲规范 EN 1998 中对 N2 法进行了描述。 本文将有助于解释根据 N2 方法进行双线性化的含义。

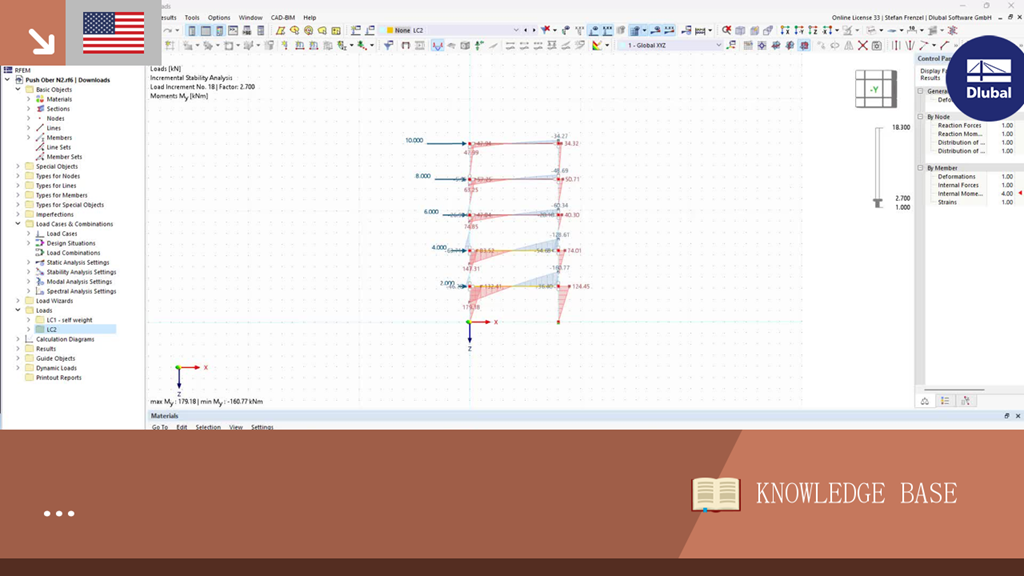

知识库 001829 | 计算push-over曲线的双线性化(N2法)
您有什么问题想问的吗?
![知识库 001829 | Pushover曲线双线性化的计算(N2法)](/zh/webimage/040495/3514716/beitrag_en.png?mw=512&hash=3e2f0d632077789d4057f3f5f70913e5dbcdd9e6)
为了能够进行push-over计算,有必要将计算得出的承载力曲线转换为简化形式。 欧洲规范 EN 1998 中对 N2 法进行了描述。 本文将有助于解释根据 N2 方法进行双线性化的含义。
![知识库 001833 | 在 RFEM 6 中使用非线性反应谱分析](/zh/webimage/040014/3505148/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
固有振动的计算和反应谱分析总是在线性系统上进行。 如果系统中存在非线性,则将它们线性化,因此不予考虑。 例如可以是受拉杆件、非线性支座或非线性铰。 本文的目的是说明如何在动力分析中处理这些问题。

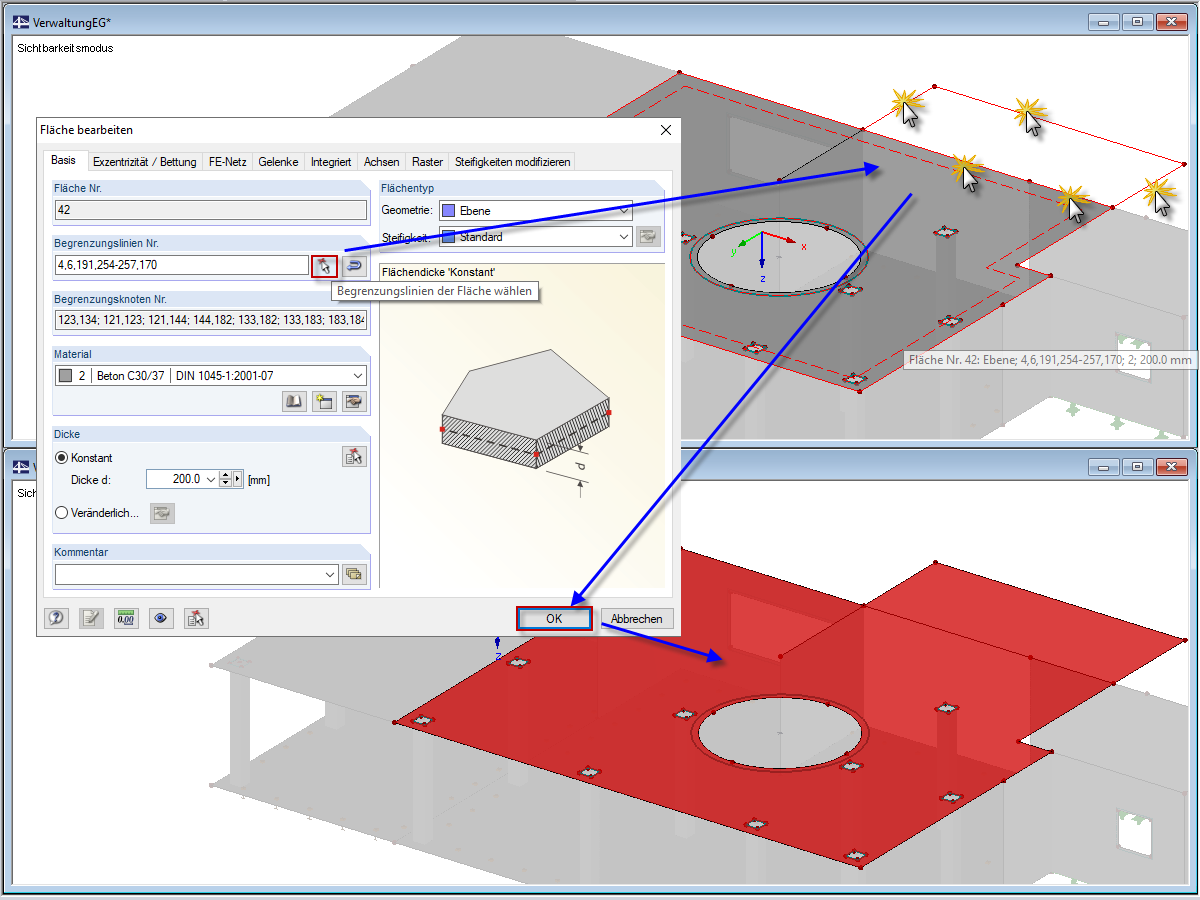

![修改边界线](/zh/webimage/010439/2986130/01_Begrenzungslinien_ändern_en.png?mw=512&hash=10deb357bfb8bf3668412234fddacaeb75926b05)
Ändert sich nachträglich die Geometrie einer Fläche, bei der vorhandene Begrenzungslinien zum Teil entfernt werden müssen, braucht die Fläche nicht neu definiert zu werden.

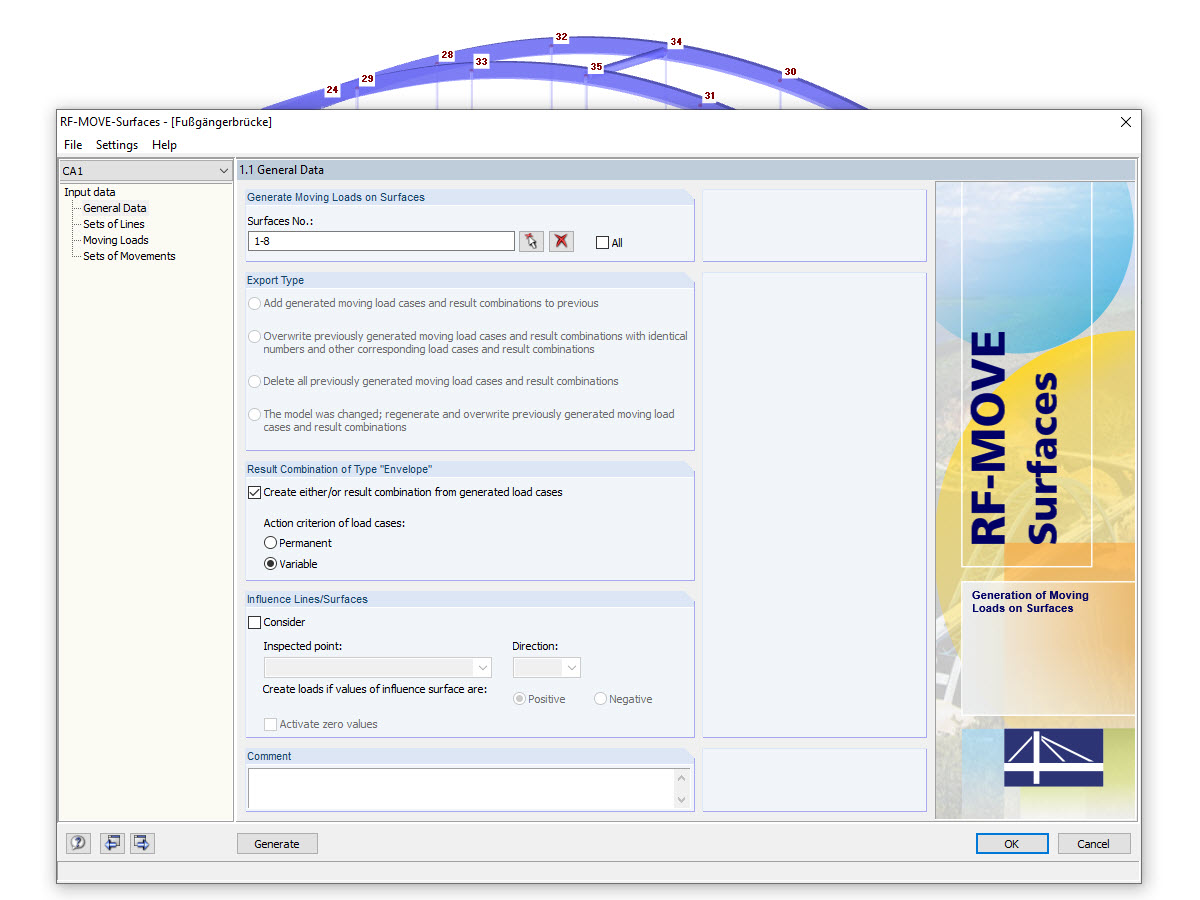

![RF-MOVE Surfaces -1.1基本数据](/zh/webimage/014835/2948753/01-en.jpg?mw=512&hash=6882bdf317819915c8ed0a390b2a4a91f036117f)
RF-MOVE Surfaces简化了从移动荷载的不同位置创建荷载工况的工作。 在 RFEM 5 中,系统会根据移动荷载的荷载位置生成不同的荷载工况。 此外还可以选择创建所有荷载位置的结果组合。
![AISI S100/CSA S136 RFEM 6 中的冷弯型钢设计](/zh/webimage/040277/3509688/Cold_formed_AISI_EN.png?mw=512&hash=64fe70077d24767102745523ca11a1880ab1ff6e)
在 RFEM 6 中可以找到按照 AISI S100-16/CSA S136-16 进行冷弯型钢杆件设计的软件。 在“钢结构设计”模块中选择“AISC 360”或“CSA S16”作为标准结构,即可进行设计。 然后自动选择“AISI S100”或“CSA S136”进行冷弯成型设计。
RFEM 使用直接强度法 (DSM) 计算杆件的弹性屈曲荷载。 直接强度法提供了两种类型的解决方案,即数值(Finite Strip Method)和解析(规范)。 FSM 特征曲线和屈曲形状可以在截面下查看。

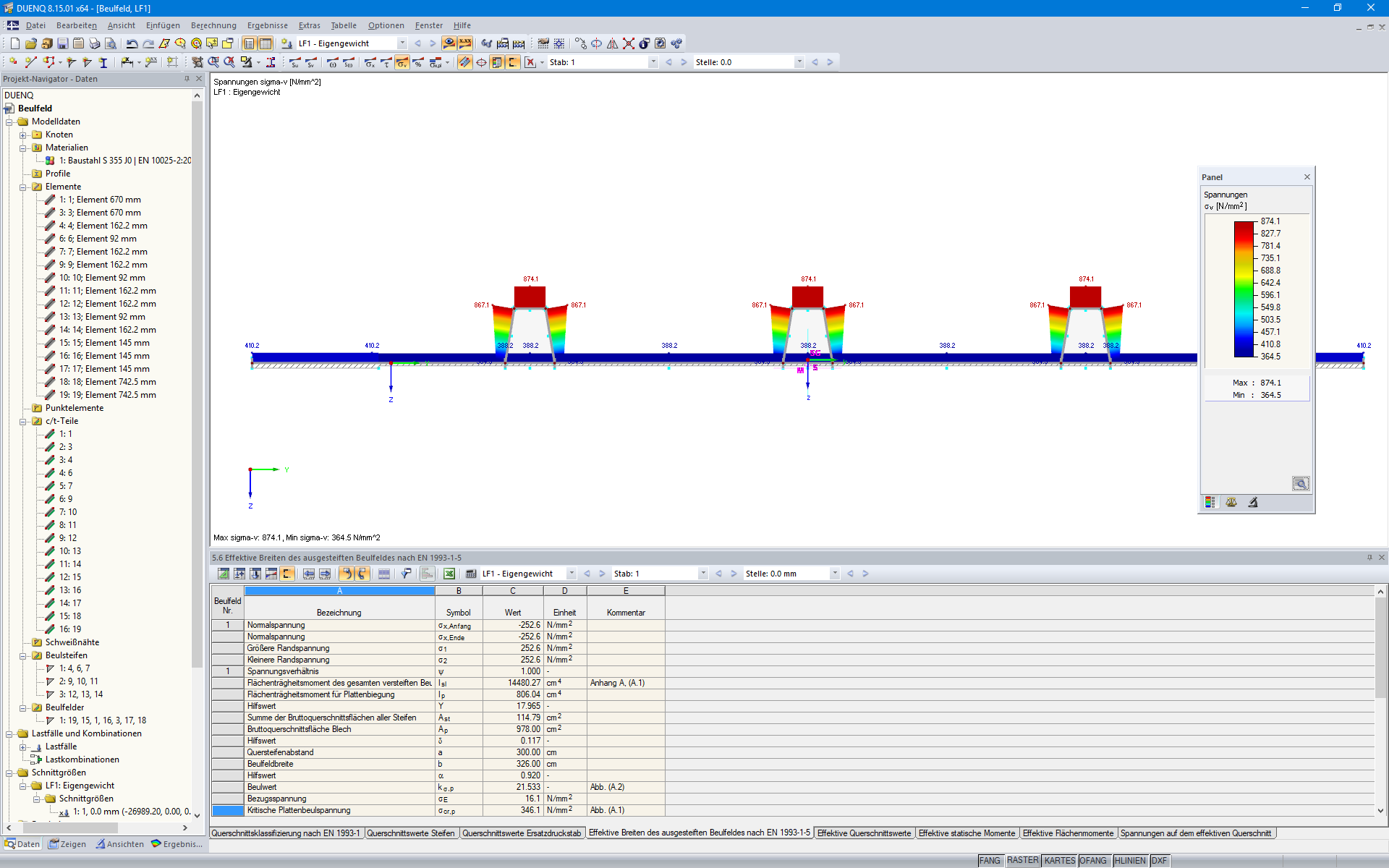

![在 SHAPE-THIN 8 中的有效截面](/zh/webimage/006822/484232/DUENQ.png?mw=512&hash=96d43be20a4528cf741503961d2b0429d7f70ef4)
在 SHAPE-THIN 8 中按照规范 EN 1993-1-5 中章节 4.5 计算纵向加固屈曲区域的有效截面。
对至少有三个纵向加劲的屈曲区的临界屈曲应力的计算根据规范 EN 1993-1-5 中附录 A.1 ,对至少有一个或两个纵向加劲的屈曲区的计算根据规范 EN 1993-1-5 中附录 A.2受压区的加劲肋。 此外还要对加固进行抗扭计算。

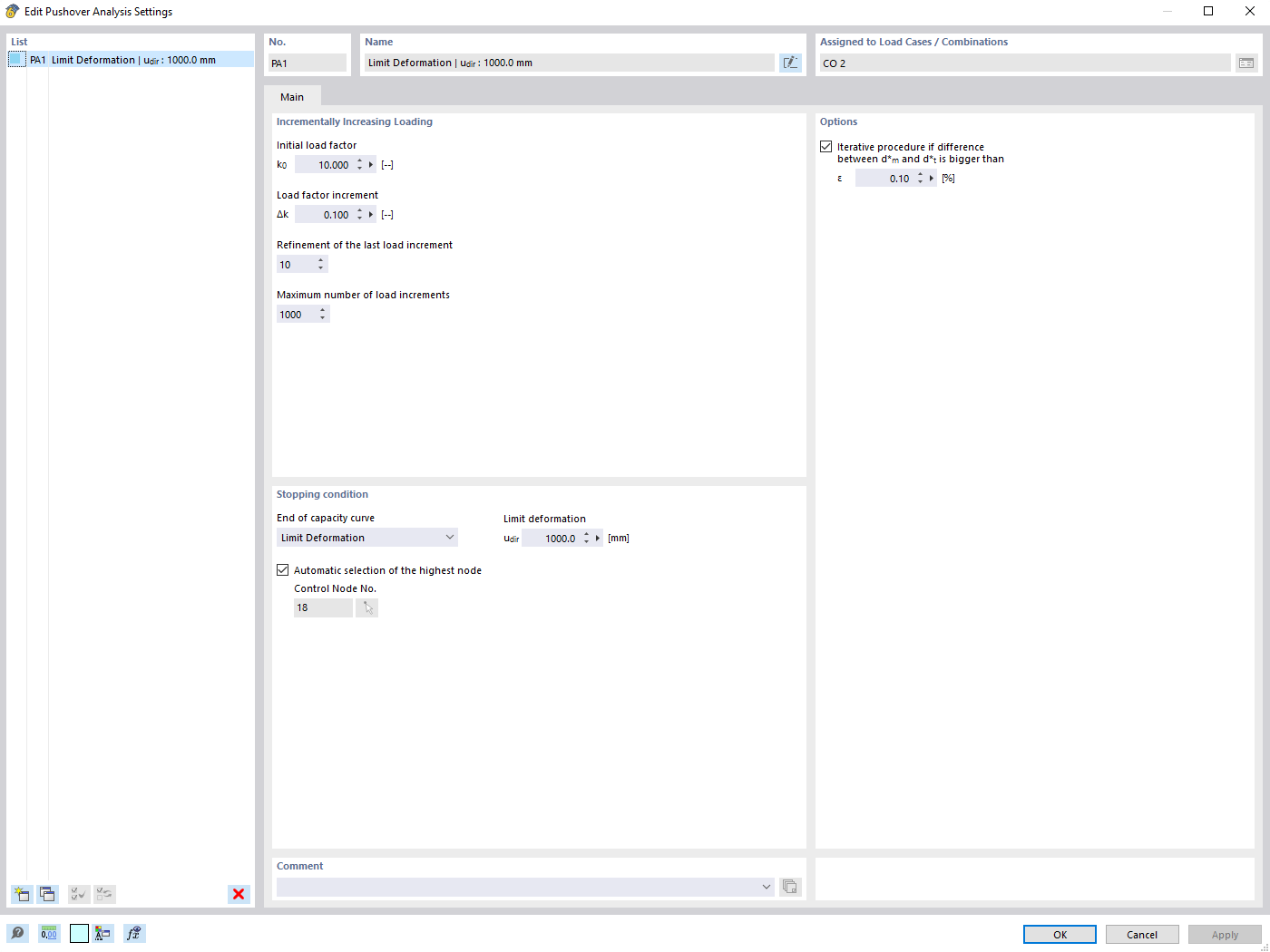

![功能部件 002605 | 输入](/zh/webimage/040918/3529417/40918_EN.png?mw=512&hash=afe085f2f04f78026b227db9136559e2f42b2a6f)
Pushover 分析属于荷载组合中新定义的分析类型。 在这里您可以选择荷载水平分布和方向、选择恒定荷载、为计算目标位移选择所需的反应谱,以及为 Pushover 分析量身定制的 Pushover 设置。
在 Pushover 分析设置中,可以修改水平荷载的增量,并指定分析的停止条件。 此外在迭代确定目标位移时可以很容易地调整精度。
![RFEM 6 的 Pushover 分析模块](/zh/webimage/043462/3584245/Screenshot_09-01-2023_11.28.37.png?mw=512&hash=5955acddf5da93ad0bcdba991797e224be928b1c)
- 考虑钢结构塑性标准铰(FEMA 356,EN 1998-3)和材料的非线性行为(砌体结构、钢结构 - 双线性、用户自定义工作曲线)
- 直接从荷载工况或组合中导入质量,以便施加恒定的竖向荷载
- 用户定义的考虑水平荷载(振型或沿质量高度方向均匀分布的荷载)
- 确定计算的极限准则的 Pushover 曲线(倒塌或变形极限)
- 将 Pushover 曲线转换为承载力谱(ADRS 格式,单自由度体系)
- 承载力谱按照规范 EN 1998‑1:2010 + A1:2013 双线性化处理
- 将应用的反应谱转换为所需的反应谱(格式 ADRS)
- 按照 EC 8 确定目标位移(N2 法按照 Fahfar 2000)
- 输出容量和所需谱的图形比较
- 以图形方式评估预定义塑性铰的验收标准
- 显示目标位移迭代计算中所用值的结果
- 不同荷载水平下全部结构分析结果的访问权限
