Stefan Hoffmann, M.Sc.
2021-08-26

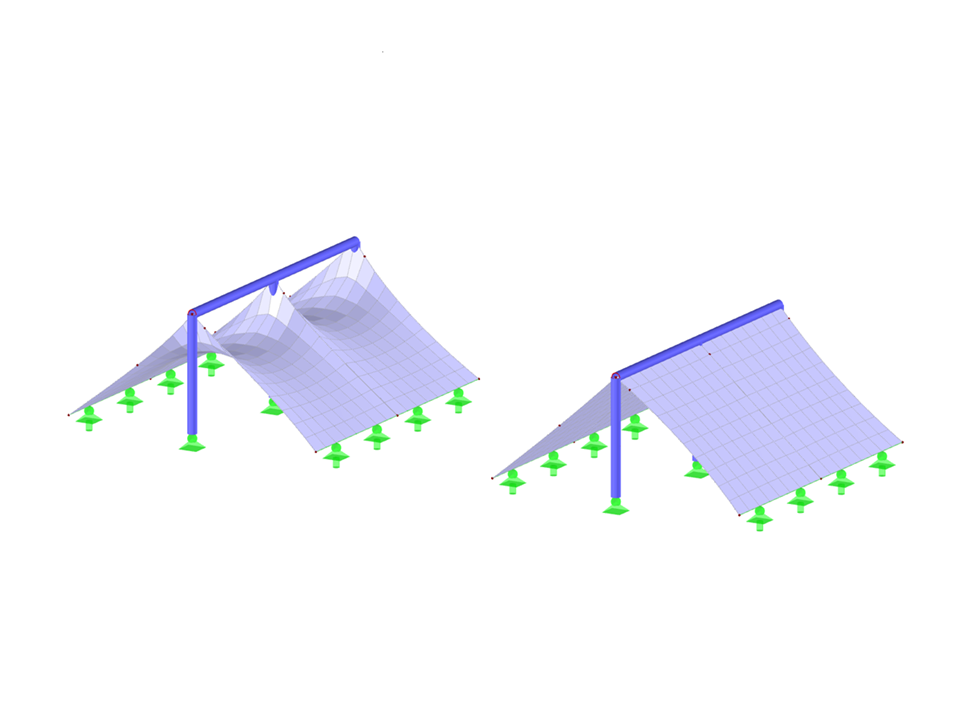

FAQ 005065 | Obwohl ich zwei identische Systeme modelliert habe, bekomme ich eine unterschiedliche Form. Perché?
  • Descrizione
  • Recensioni (0)

Il modello mostra una copertura a tenda innovativa con un’ analisi delle forme integrata (FAQ 005065) e una caratteristica superficie quadrangolare. La disposizione precisa degli oggetti integrati supporta la chiara struttura geometrica. La visualizzazione mette in evidenza gli aspetti formali della copertura a tenda e sottolinea la sua dinamica delle linee. L'implementazione visiva dimostra chiaramente complesse relazioni spaziali.

Modello utilizzato in
Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Copertura a tenda con integrazione della form-finding di linea

Numero di nodi 36
Numero di linee 30
Numero di aste 22
Numero di superfici 4
Numero di casi di carico 2
Peso totale 5,178 t
Dimensioni (metriche) 21.687 x 10.687 x 5.723 m
Dimensioni (imperiali) 71.15 x 35.06 x 18.78 feet
Versione del programma 5.26.02

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
