Questo modello illustra chiaramente cosa considerare nella modellazione di solidi di contatto: dai contorni e linee di delimitazione, alle superfici laterali fino all'integrazione di una mesh FE. La rappresentazione contiene anche una regola di modellazione esemplare e l'identificazione di un errore (Errore n. 2334). L'immagine collegata fornisce ulteriori informazioni visive per l'implementazione pratica dei concetti sui solidi di contatto.
5 stelle | ||
4 stelle | ||
3 stelle | ||
2 stelle | ||
1 stella |

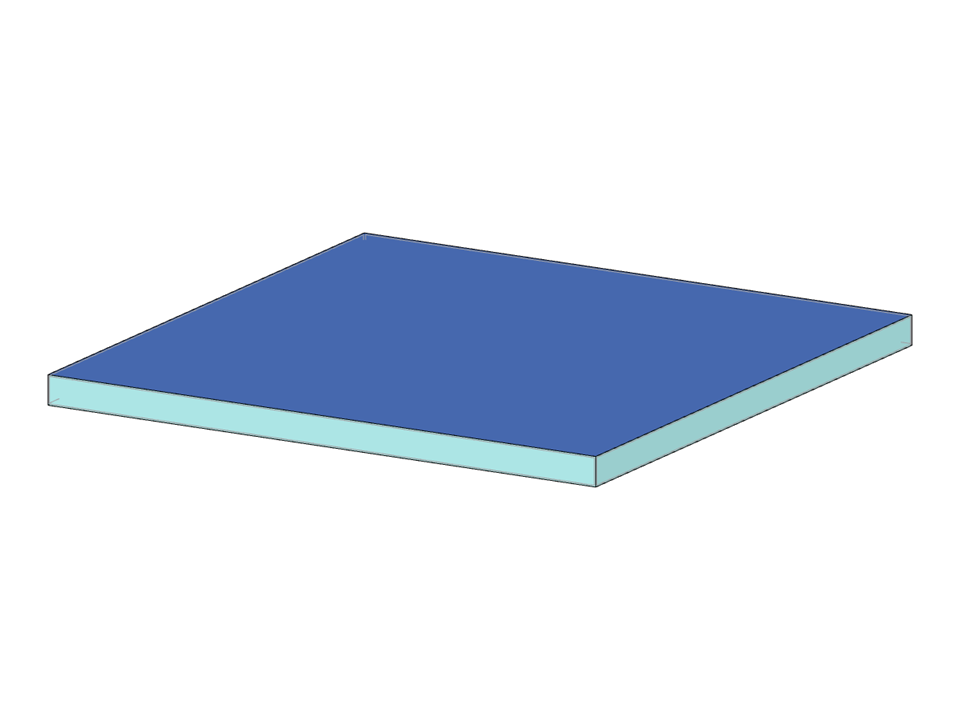

Dimostrazione Modello Solido di Contatto
Numero di nodi | 10 |
Numero di linee | 14 |
Numero di superfici | 6 |
Numero di solidi | 1 |
Peso totale | 0,001 t |
Dimensioni (metriche) | 0.100 x 0.100 x 0.005 m |
Dimensioni (imperiali) | 0.33 x 0.33 x 0.02 feet |
Versione del programma | 5.23.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
