Este modelo foi utilizado para demonstrar o que tem de ser considerado ao modelar sólidos de contacto.

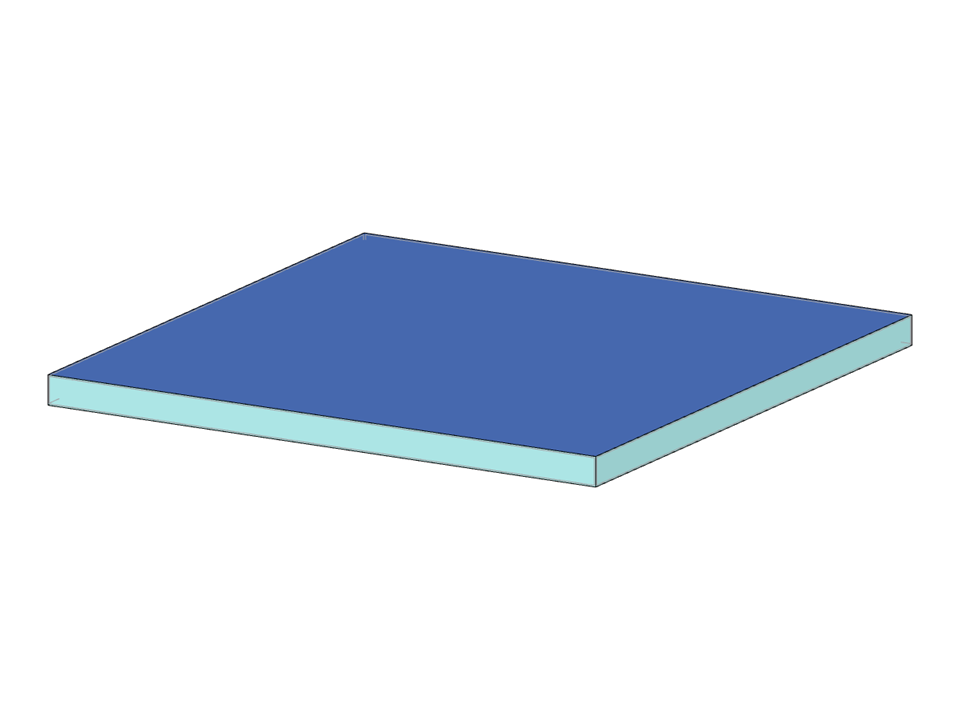

Sólido de contacto
Número de nós | 10 |
Número de linhas | 14 |
Número de barras | 0 |
Número de superfícies | 6 |
Número de sólidos | 1 |
Número de casos de carga | 0 |
Número de combinações de cargas | 0 |
Número de combinações de resultados | 0 |
Peso total | 0,000 t |
Dimensões (métricas) | 0,100 x 0,005 x 0,100 m |
Dimensões (imperial) | 0.33 x 0.02 x 0.33 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
