Collegamento in acciaio
  • Descrizione
  • Recensioni (0)

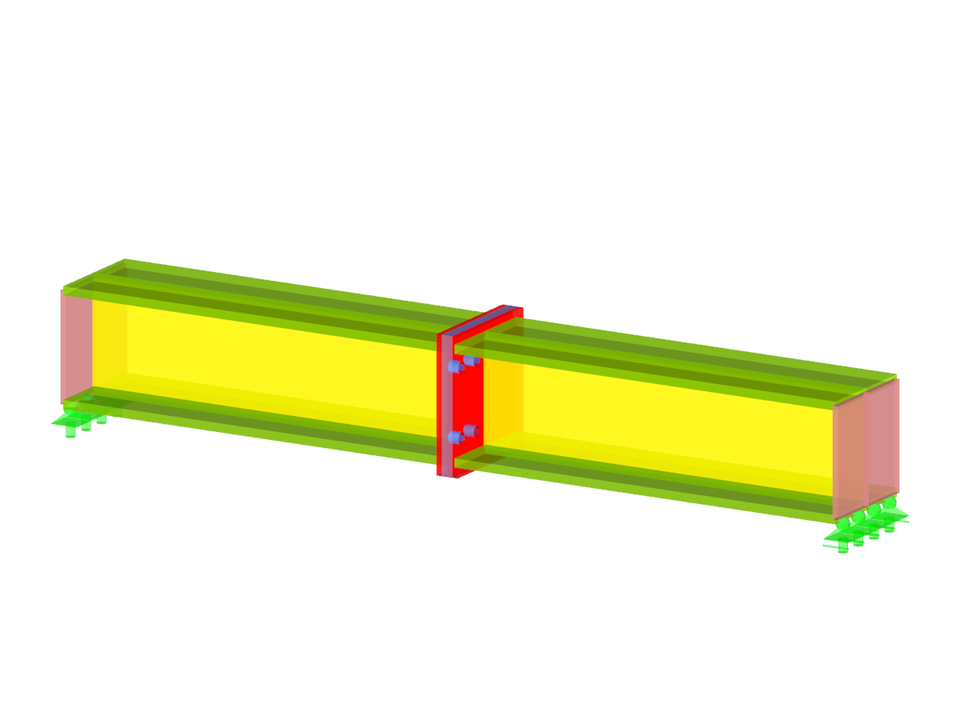

Il modello visualizza un giunto in acciaio con alta precisione tecnica e dimostra il montaggio di profili in acciaio. È un esempio di giunto in acciaio in cui gli elementi di collegamento, le strutture saldate e i nodi di montaggio sono rappresentati in dettaglio. La rappresentazione è basata su dati di calcolo precisi che corrispondono a casi di applicazione tipici nella tecnologia dei collegamenti. La rappresentazione integrata dei dettagli tecnici, visibili anche nella figura collegata, sottolinea la modellazione realistica dei componenti di collegamento. La descrizione del modello riassume le informazioni essenziali sulla costruzione e l'esecuzione del collegamento.

Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Modello di esempio giunto in acciaio

Numero di nodi 308
Numero di linee 510
Numero di aste 266
Numero di superfici 84
Numero di solidi 1
Numero di casi di carico 2
Nr. di combinazioni di carico 4
Nr. di combinazioni di risultati 2
Peso totale 0,230 t
Dimensioni (metriche) 1.854 x 0.274 x 0.305 m
Dimensioni (imperiali) 6.08 x 0.9 x 1 feet
Versione del programma 5.25.01

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
