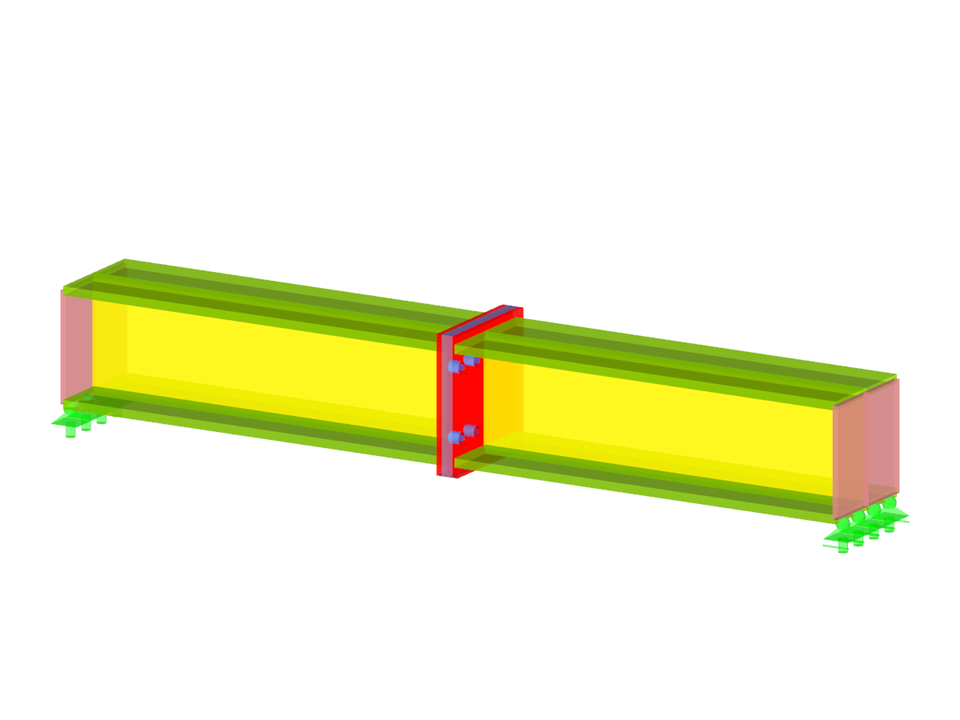

Ocelový spoj
| Počet uzlů | 308 |
| Počet linií | 510 |
| Počet prutů | 266 |
| Počet ploch | 84 |
| Počet těles | 1 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 4 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 0,198 t |
| Rozměry (metrické) | 1,854 x 0,305 x 0,274 m |
| Rozměry (imperiální) | 6.08 x 1 x 0.9 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Funkce programu
Délka: 00:00:42 min
Délka: 00:52:56 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 01:02:00 min
Délka: 01:01:43 min
Délka: 02:22:59 min
Deskový nosník představuje hospodárnou volbu pro velkorozponové konstrukce. Ocelový deskový nosník s I-profilem má obvykle stojinu vysokou pro maximalizaci smykové únosnosti a oddělení pásnic, ale tenkou pro minimalizaci vlastní tíhy. Vzhledem k vysokému poměru výšky k tloušťce (h/tw ) mohou být pro vyztužení štíhlé stojiny zapotřebí příčné výztuhy.
Pochopení tuhosti ocelových spojů je rozhodující při navrhování konstrukcí. Spoje jsou často považovány za přísně kloubové nebo tuhé, což však může vést k nehospodárným nebo dokonce nebezpečným návrhům. Zjistěte, jak Dlubal addon Ocelové přípoje pro RFEM pomáhá při analýze tuhosti a momentové únosnosti spoje a zajišťuje tak bezpečnější a hospodárnější návrh.
V addonu Posouzení ocelových konstrukcí v programu RFEM 6 jsou k dispozici tři typy momentových rámů (běžné, dočasné a speciální). Výsledek seizmického posouzení podle AISC 341-22 je rozdělen do dvou částí: požadavky na pruty a požadavky na spoje.
Addon Posouzení ocelových konstrukcí v programu RFEM 6 nyní nabízí možnost provádět seizmické posouzení podle AISC 341-16 a AISC 341-22. V současnosti je k dispozici pět typů seizmicky odolných systémů (SFRS).
- Mnoho typů konstrukčních prvků, jako jsou patní a čelní desky, stojiny, úhelníky, styčníkové plechy, výztuhy, náběhy nebo žebra pro snadné zadání typických spojovacích situací
- Univerzálně použitelné základní komponenty (např. plechy, svary, šrouby, pomocné roviny) pro modelování složitých přípojových situací
- Grafické zobrazení geometrie spoje s dynamickou aktualizací během zadávání
- Široká škála tvarů průřezů: I-profily, U-profily, úhelníky, T-profily, duté profily, složené a tenkostěnné profily
- Databáze v Dlubal centru s velkým počtem šablonových spojů na straně programu, včetně uživatelských šablon
- Automatické přizpůsobení geometrie spoje na základě vzájemného uspořádání konstrukčních prvků - a to i v případě dodatečných úprav konstrukčních prvků
V konfiguraci mezního stavu únosnosti pro posouzení ocelových přípojů máte možnost upravit mezní plastické přetvoření pro svary.
Komponenta "Patní deska" Vám umožňuje posuzovat přípoje patních desek se zabetonovanými kotvami. Přitom se analyzují desky, svary, ukotvení a interakce ocel-beton.
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
Co je to metoda konečných prvků založená na komponentách (CBFEM)?
Je možné v RSECTION 1 provést posouzení stability podle EN 1993-1-1?
Proč nemohu v editoru plechu / ořezu plechu vybrat plech, který chci řezat/upravit?
Je možné při výpočtu napětí v programu RFEM 6 zohlednit excentricitu nesymetrických liniových svarů?
Jak mohu v programech RFEM 6 a RSTAB 9 zkrátit dobu výpočtu u prutů s nelineárním materiálovým modelem?
Proč se napětí ze statické analýzy liší od napětí z addonu Analýza napětí-přetvoření?
