Dipl.-Ing. (FH) Paul Kieloch
2021-03-26
Piastra nervata unidirezionale
  • Descrizione
  • Recensioni (0)

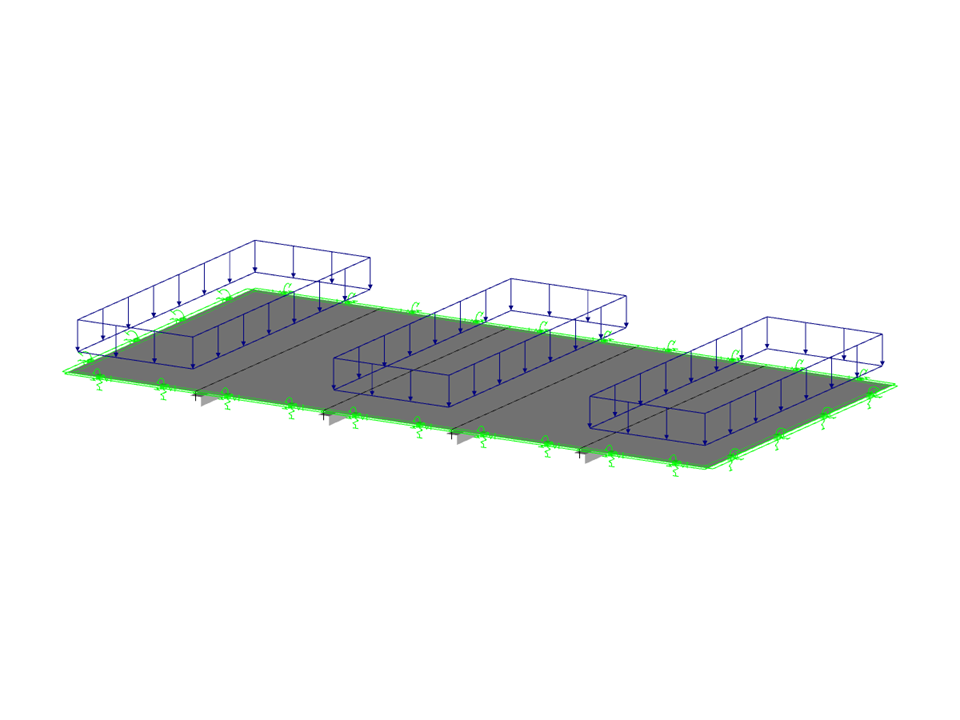

Il modello chiarisce il calcolo delle superfici di un solaio nervato senza considerare la parte di nervatura. Vengono rappresentati esattamente gli sforzi interni, come quelli delle nervature, e le distribuzioni di carico critiche. L'immagine schematica evidenzia chiaramente gli elementi essenziali di calcolo, come le travi e le travi di spina. L'immagine collegata mostra dettagli tecnici sulla geometria e distribuzione dei carichi del solaio.

Modello utilizzato in
Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Verifica superficiale di solai nervati

Numero di nodi 12
Numero di linee 16
Numero di aste 4
Numero di superfici 5
Numero di casi di carico 3
Nr. di combinazioni di carico 16
Nr. di combinazioni di risultati 4
Peso totale 60,000 t
Dimensioni (metriche) 15.000 x 7.500 x 0.200 m
Dimensioni (imperiali) 49.21 x 24.61 x 0.66 feet
Versione del programma 5.25.01

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.

Segnala questo modello 3D
Modelli correlati
Solaio
516x
30x
Preparazione Isolinee Solai
Flangia in cemento armato con apertura
489x
26x
Solaio in calcestruzzo con apertura

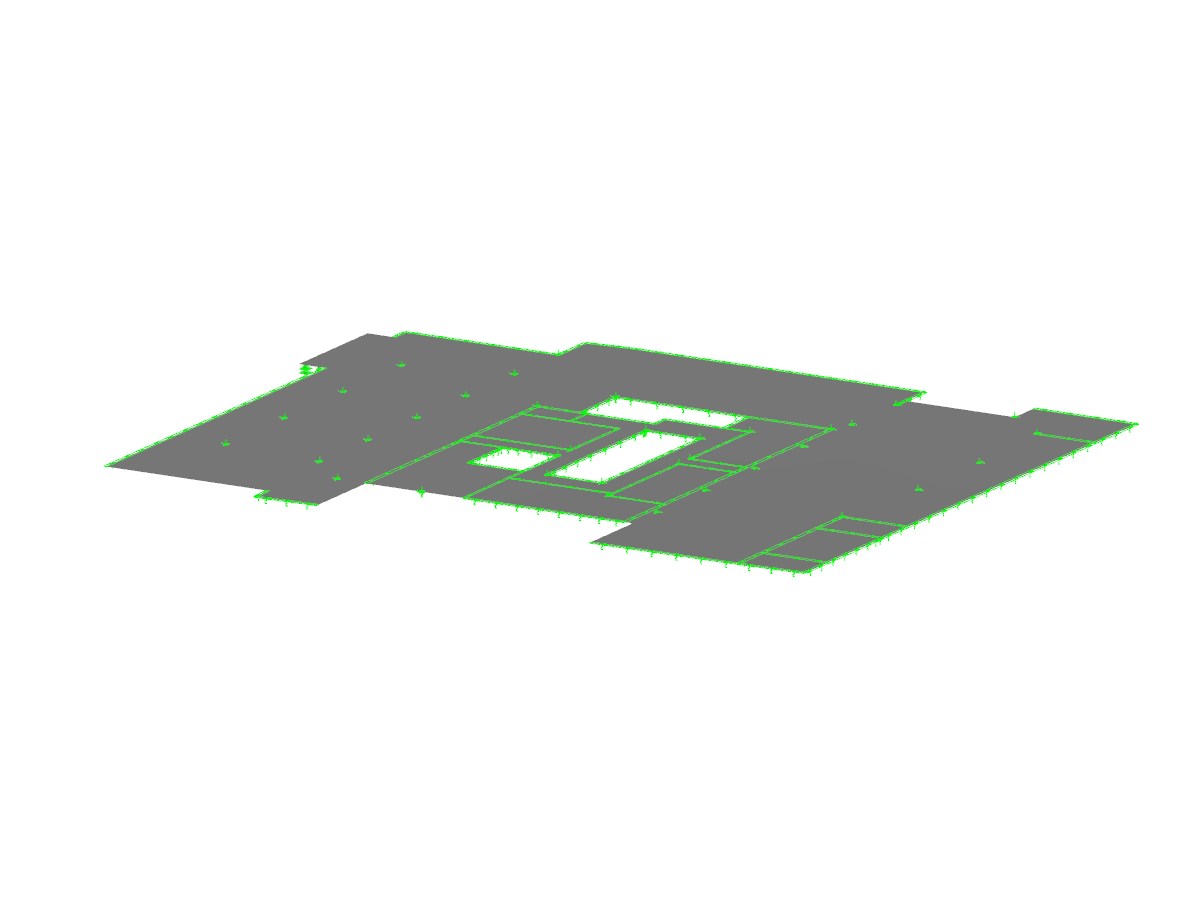

Struttura della lastra
