Le travi sono state eliminate dal disegno, utilizzando le capacità delle frecce bidirezionali del CLT. Per la stabilità laterale completano la struttura due nuclei in calcestruzzo per tutta altezza.
L'analisi strutturale per i componenti CLT è stata completata da Fast + Epp utilizzando RFEM in combinazione con il modulo aggiuntivo RF-LAMINATE.
Fast + Epp
Vancouver, BC, Canada
www.fastepp.com

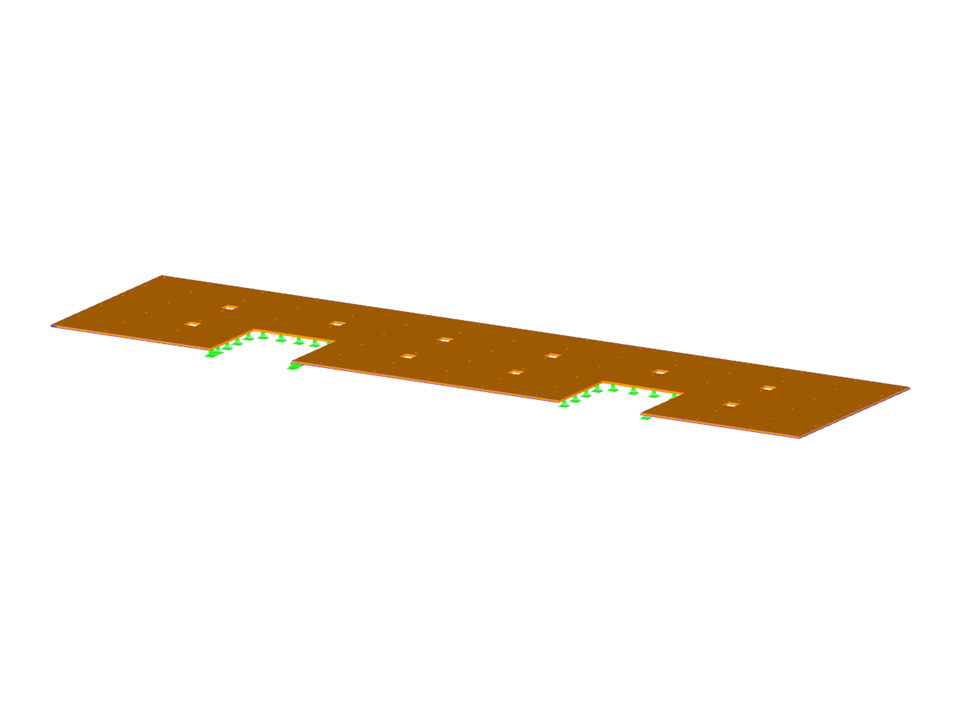

Display of internal forces of the CLT floor panels in the RFEM model © Fast + Epp

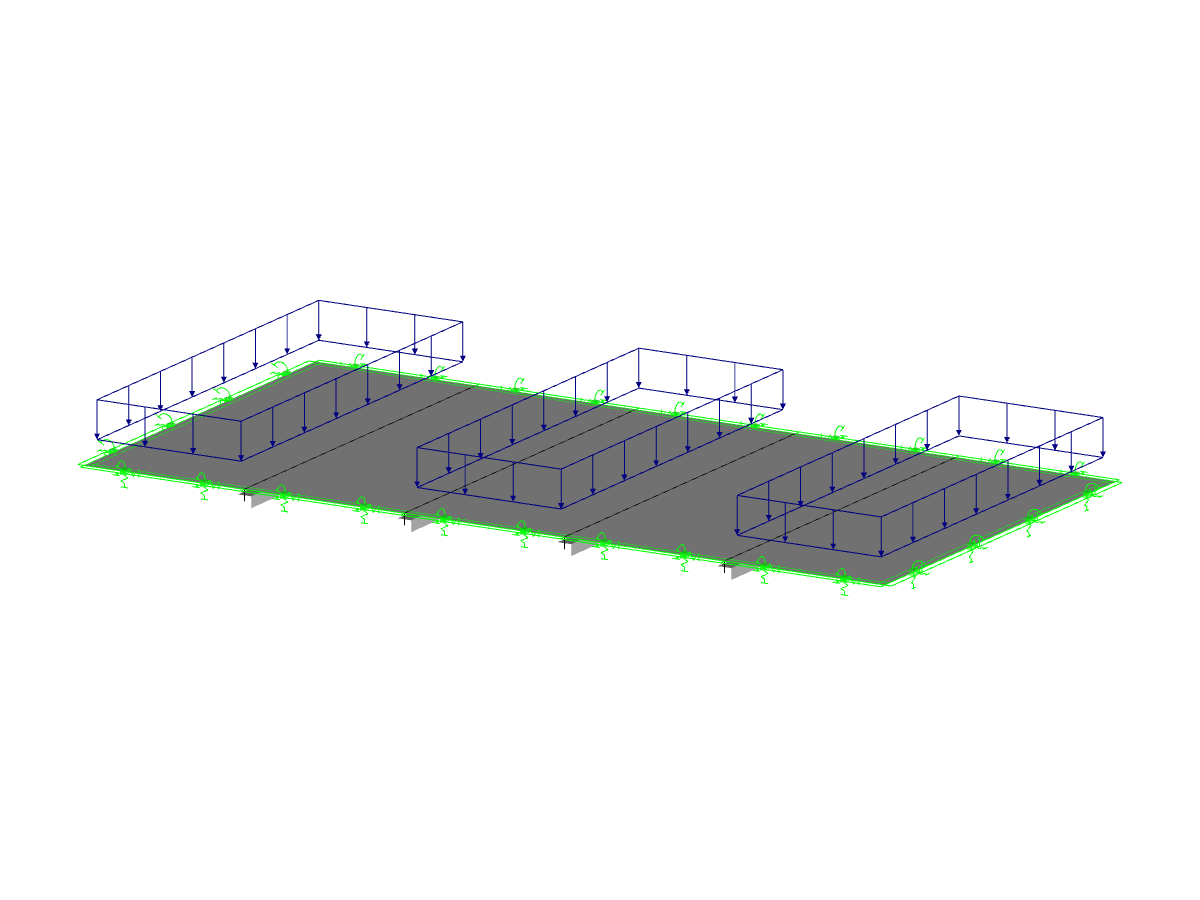

Pannelli per pavimenti in legno a strati incrociati
Numero di nodi | 989 |
Numero di linee | 1207 |
Numero di aste | 33 |
Numero di superfici | 160 |
Numero di casi di carico | 2 |
Nr. di combinazioni di carico | 2 |
Peso totale | 52,612 t |
Dimensioni (metriche) | 56.760 x 15.816 x 0.000 m |
Dimensioni (imperiali) | 186.22 x 51.89 x 0 feet |
Versione del programma | 5.07.00 |
![Add-on "Superfici multistrato" nei Dati base](/it/webimage/035095/3404151/en_1.jpg?mw=512&hash=0566a24616106a2e11bfc94340e3d0735cb9bfab)
![Modellazione di strutture in legno lamellare](/it/webimage/010395/2425242/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
![Modellierung von Brettsperrholzkonstruktionen Verbindung](/it/webimage/010412/469421/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
![Colori e texture definiti dall'utente per le composizioni degli strati](/it/webimage/014896/2965235/GUI_eng.png?mw=512&hash=6800d93b7e9865571fd2473f030823f534f24ad0)
![Caratteristica 002615 | Strutture in legno a strati incrociati per USA, Canada e Svizzera](/it/webimage/040956/3625029/MicrosoftTeams-image_(3).png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
Tra gli altri, nella libreria delle strutture a strati sono disponibili i seguenti produttori di legno a strati incrociati:
- Binderholz (USA)
- KLH (USA, CAN)
- Calle buck (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Stirling strutturale
- Sovrastrutture elencate in Lignatec Edition 32 "Legno lamellare a strati incrociati di produzione svizzera".
Importando una struttura dalla libreria delle strutture a strati, tutti i parametri rilevanti vengono adottati automaticamente. La libreria è continuamente aggiornata.
![2.1 Rapporto di tensione massimo per carico](/it/webimage/006965/1588499/000385-en-png-png.png?mw=512&hash=e925cd4d07905f8ab3a3257e05bd4172998ffd05)
- Analisi generale delle tensioni
- Risultati grafici e numerici delle tensioni e dei rapporti tensionali completamente integrati in RFEM
- Flessibilità di verifica con le composizioni di diversi strati
- Alta efficienza dovuta a un ridotto numero di dati di input richiesti
- Flessibilità dovuta ad impostazioni dettagliate per calcoli di base ed estesi
- Una matrice di rigidezza globale locale della superficie in RFEM viene generata sulla base del modello del materiale selezionato e degli strati contenuti. Sono disponibili i seguenti modelli di materiale:
- ortotropo
- Isotropo
- Definito dall'utente
- Ibrido (combinazioni di modelli di materiale)
- Possibilità di salvare in un database le strutture stratificate frequentemente utilizzate
- Determinazione delle tensioni di base, di taglio ed equivalenti
- Oltre alle tensioni di base, sono disponibili come risultati le tensioni richieste secondo DIN EN 1995-1-1 e l'interazione di tali tensioni.
- Analisi delle tensioni per superfici strutturali comprese forme semplici o complesse
- Tensioni equivalenti calcolate secondo diversi approcci:
- Ipotesi di modifica della forma (von Mises)
- Ipotesi della tensione tangenziale (Tresca)
- Ipotesi di tensione normale (Rankine)
- Ipotesi di deformazione principale (Bach)
- Calcolo delle tensioni tangenziali trasversali secondo Mindlin o Kirchhoff o specifiche definite dall'utente
- Verifica dello stato limite di esercizio con controllo degli spostamenti delle superfici
- Specifiche di inflessioni limite definite dall'utente
- Possibilità di considerare l'accoppiamento tra strati
- Risultati dettagliati delle singole componenti di tensione e dei rapporti in tabelle e grafici
- Risultati delle tensioni per ogni strato del modello
- Lista dei componenti delle superfici progettate
- Possibile accoppiamento di strati in completa assenza di taglio
![Interaktive Ergebnisdarstellung](/it/webimage/006967/1588564/000387-en-png-png.png?mw=512&hash=5928e00b8f87495f0581f3be85085fc0c7dc860c)
Dopo il calcolo, le tensioni massime, i rapporti di tensione e gli spostamenti vengono visualizzati per caso di carico, superficie o punti della griglia. Il tasso di lavoro può essere correlato a qualsiasi tipo di tensione. La posizione corrente è evidenziata dal colore nel modello RFEM.
Oltre alla valutazione dei risultati nelle tabelle, è possibile visualizzare graficamente le tensioni e i rapporti di tensione nella finestra di lavoro di RFEM. Per questo, è possibile regolare i colori e i valori assegnati nel pannello.
![Elemente der erweiterten Steifigkeitsmatrix](/it/webimage/006966/1588531/000386-en-png-png.png?mw=512&hash=05c150a1bdd0e350f58c420f7a98e321a6eac893)
È necessario selezionare i casi di carico, le combinazioni di carico e le combinazioni di risultati per la verifica allo stato limite ultimo e di esercizio. Dopo aver selezionato le superfici da progettare, è possibile definire il modello del materiale pertinente.
La struttura degli strati che costituiscono la base per il calcolo della rigidezza può variare. È possibile modificare i parametri definiti dal modello di materiale selezionato in base alle proprie esigenze individuali. Anche la matrice 3*3 degli strati è modificabile. In questo modo viene fornita una selezione completamente libera durante la generazione delle rigidezze.
Le tensioni limite di ogni strato sono definite dal materiale selezionato. È possibile regolare i valori in base alle specifiche definite dall'utente.
