A estrutura é constituída por 16 pisos com placas em madeira laminada cruzada de cinco camadas (CLT), uma laje de transferência em betão no nível 2 e uma cobertura em aço. Os painéis CLT são apoiados pontualmente em pilares de madeira laminada cruzada numa grelha de 9,35 m x 13,12 m.
As vigas foram eliminadas do dimensionamento fruto da resistência biaxial da madeira laminada cruzada. A estabilidade horizontal da estrutura é garantida através de dois núcleos em betão com a altura do edifício.
O cálculo estático para os elementos das placas CLT foi efetuado pela Fast + Epp através da utilização do RFEM em conjunto com o módulo adicional RF-LAMINATE.
Fast + Epp
Vancouver, BC, Canadá
www.fastepp.com
Representação de esforços internos em placa de CLT no modelo RFEM © Fast + Epp
As vigas foram eliminadas do dimensionamento fruto da resistência biaxial da madeira laminada cruzada. A estabilidade horizontal da estrutura é garantida através de dois núcleos em betão com a altura do edifício.
O cálculo estático para os elementos das placas CLT foi efetuado pela Fast + Epp através da utilização do RFEM em conjunto com o módulo adicional RF-LAMINATE.
Fast + Epp
Vancouver, BC, Canadá
www.fastepp.com
Representação de esforços internos em placa de CLT no modelo RFEM © Fast + Epp

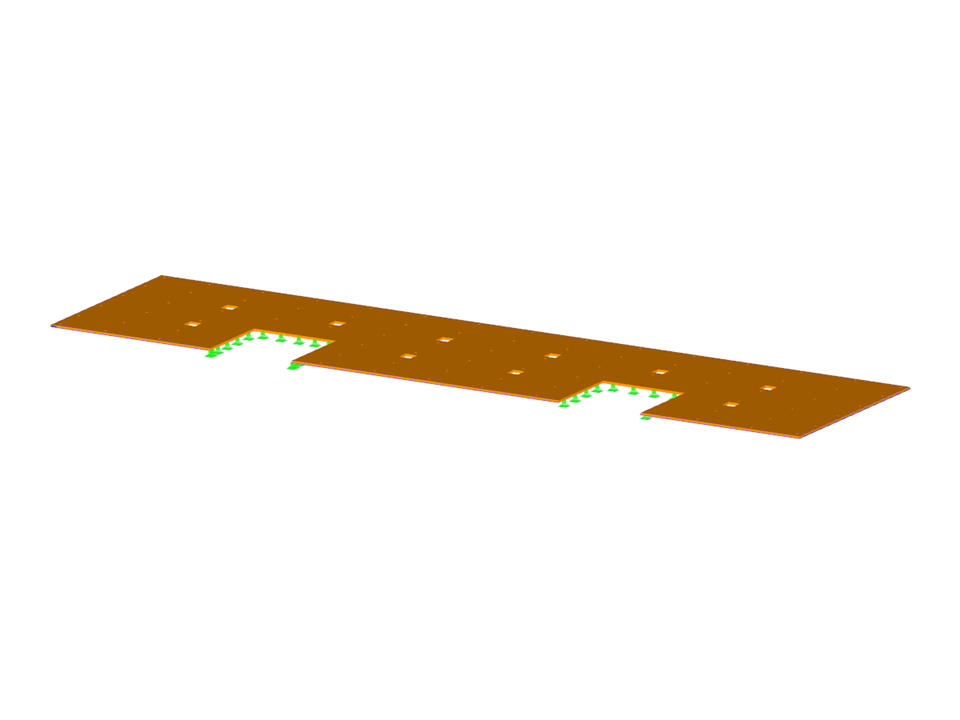

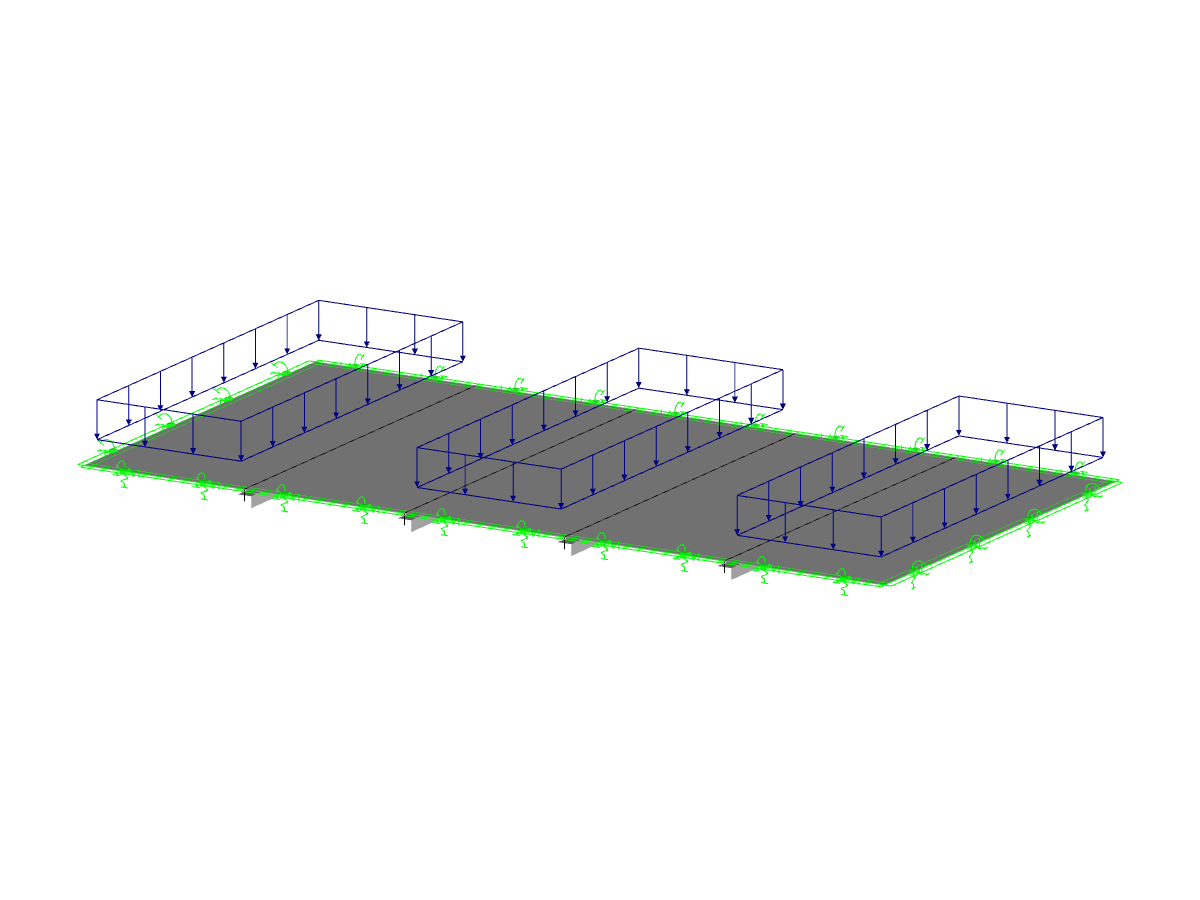

Painéis de piso de madeira laminada cruzada
Não é possível fazer download
Projeto de cliente/só para visualização
| Número de nós | 989 |
| Número de linhas | 1207 |
| Número de barras | 33 |
| Número de superfícies | 160 |
| Número de casos de carga | 2 |
| Número de combinações de cargas | 2 |
| Peso total | 52,612 t |
| Dimensões (métricas) | 56,760 x 15,816 x 0,000 m |
| Dimensões (imperial) | 186.22 x 51.89 x 0 feet |
| Versão do programa | 5.07.00 |
