Questo modello illustra una scala mobile a traliccio, progettata per l'uso in complessi commerciali in Cina. Include dettagli su un sistema di acciaio e componenti della scala mobile che rispettano standard di sicurezza esigenti. Il fornitore è Giant KONE Elevator Co., Ltd., China, un rinomato produttore di sistemi di ascensori moderni. L'immagine si concentra sulla precisione tecnica e l'uso di materiali di alta qualità. Le informazioni supportano una pianificazione informata di strutture a traliccio per scale mobili.
Modello utilizzato in
Complessivamente
Questa pagina ha 0valutazioni degli utenti.
| 5 stelle | ||
| 4 stelle | ||
| 3 stelle | ||
| 2 stelle | ||
| 1 stella |

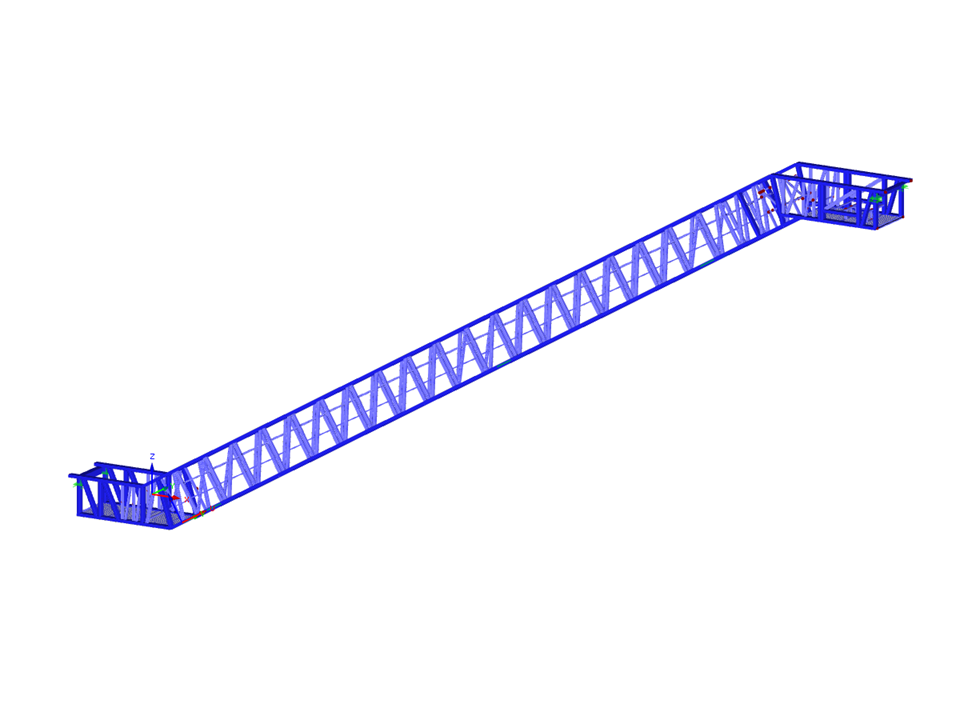

Scale mobili in struttura reticolare, Cina
Non è possibile scaricare
Progetto cliente / Solo visualizzazione
| Numero di nodi | 451 |
| Numero di linee | 698 |
| Numero di aste | 687 |
| Numero di superfici | 8 |
| Numero di casi di carico | 8 |
| Nr. di combinazioni di carico | 2 |
| Nr. di combinazioni di risultati | 5 |
| Peso totale | 12,429 t |
| Dimensioni (metriche) | 29.202 x 1.938 x 14.431 m |
| Dimensioni (imperiali) | 95.81 x 6.36 x 47.35 feet |
| Versione del programma | 5.24.02 |
