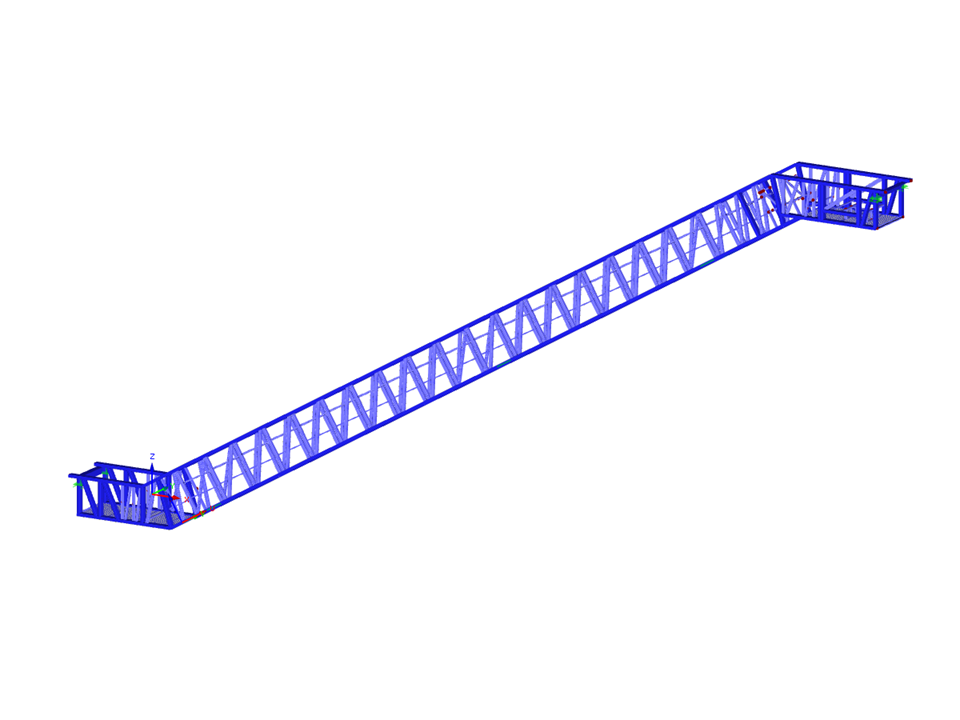

Este modelo muestra una escalera mecánica de celosía, diseñada para uso en complejos comerciales en China. Incluye detalles de un sistema de acero y elementos de escalera mecánica que cumplen con los exigentes estándares de seguridad. El proveedor es Giant KONE Elevator Co., Ltd., China, un reconocido fabricante en el campo de los sistemas de elevación modernos. La representación se centra en la precisión técnica y el uso de materiales de alta calidad. La información apoya la planificación fundamentada de estructuras de escaleras mecánicas en construcción de celosía.
Modelo utilizado en
Total
Esta página tiene 0 valoraciones de usuarios.
| 5 estrellas | ||
| 4 estrellas | ||
| 3 estrellas | ||
| 2 estrellas | ||
| 1 estrella |
Escalera Mecánica de Celosía China
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 451 |
| Número de líneas | 698 |
| Número de barras | 687 |
| Número de superficies | 8 |
| Número de casos de carga | 8 |
| Número de combinaciones de carga | 2 |
| Número de combinaciones de resultados | 5 |
| Peso completo | 12,429 t |
| Dimensiones (métricas) | 29,202 x 1,938 x 14,431 m |
| Dimensiones (imperiales) | 95.81 x 6.36 x 47.35 feet |
| Versión del programa | 5.24.02 |
