Superficie in legno
  • Descrizione
  • Recensioni (0)

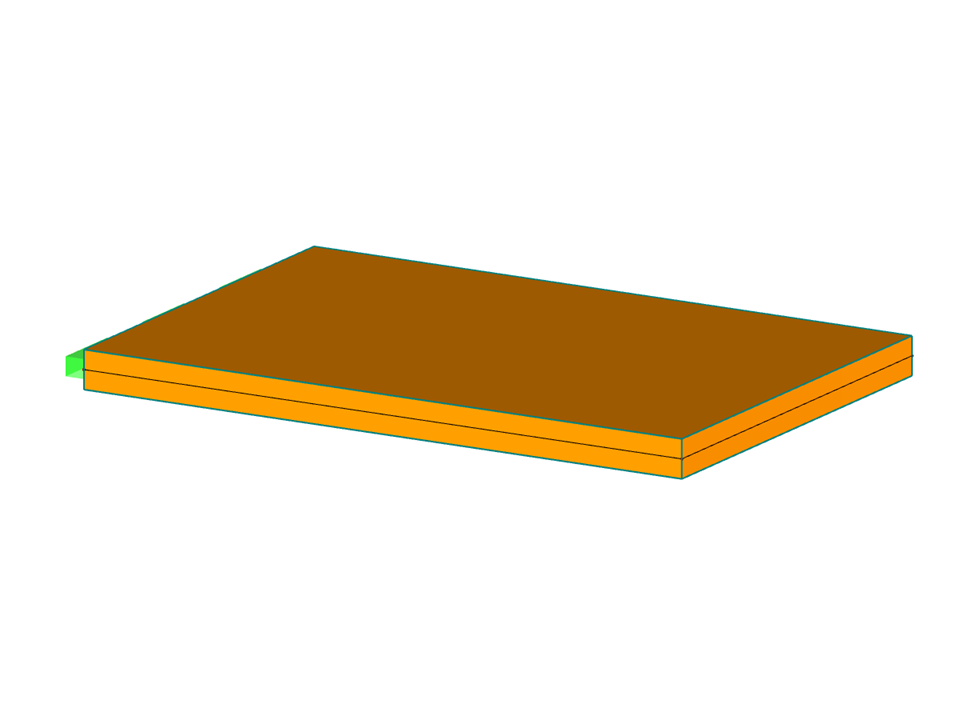

Questo modello illustra un'analisi plastica ortotropa di una superficie in legno utilizzando il criterio di plasticità di Tsai-Wu, come esempio delle moderne applicazioni dei software di calcolo. Viene messo in evidenza quanto l'interferenza tra il comportamento di incrudimento e plastico influisca sui materiali ortotropi. La simulazione fornisce una visione dettagliata dei parametri del materiale e delle loro interazioni. L'immagine collegata mostra la rappresentazione grafica della geometria del modello con una mesh strutturata che visualizza le distribuzioni di carico rilevanti.

Modello utilizzato in
Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Superficie in legno con criterio di Tsai-Wu

Numero di nodi 4
Numero di linee 4
Numero di superfici 1
Numero di casi di carico 1
Peso totale 0,454 t
Dimensioni (metriche) 3.000 x 2.000 x 0.000 m
Dimensioni (imperiali) 9.84 x 6.56 x 0 feet
Versione del programma 5.23.02

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
