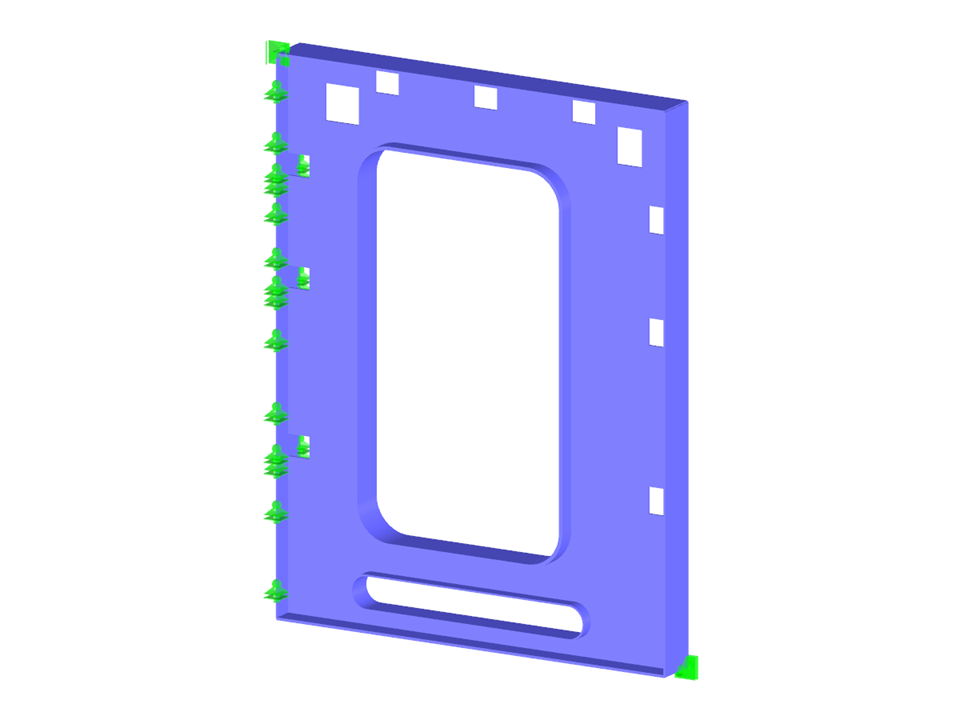

Questo modello rappresenta un setto in acciaio utilizzato nella costruzione in acciaio. La ripetizione del termine paratia sottolinea l'importanza tecnica del componente. Si caratterizza per misure precise e selezione ottimizzata dei materiali. Il modello fornisce agli ingegneri una base solida per la progettazione di dettagli nella costruzione in acciaio. La costruzione supporta connessioni paratia complesse in strutture in acciaio moderne.
Complessivamente
Questa pagina ha 0valutazioni degli utenti.
| 5 stelle | ||
| 4 stelle | ||
| 3 stelle | ||
| 2 stelle | ||
| 1 stella |
Trame in acciaio
| Numero di nodi | 150 |
| Numero di linee | 206 |
| Numero di superfici | 41 |
| Numero di casi di carico | 1 |
| Dimensioni (metriche) | 0.284 x 2.370 x 3.074 m |
| Dimensioni (imperiali) | 0.93 x 7.78 x 10.09 feet |
| Versione del programma | 4.10.07 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
