Эта модель представляет собой точную стальную переборку, используемую в стальном каркасе. Повторение термина «переборка» подчеркивает техническое значение компонента. Конструкция отличается точными размерами и оптимальным выбором материалов и предлагает инженерам надежную основу для детального проектирования стальных конструкций. Конструкция поддерживает сложные подключения стальных перегородок в современных стальных конструкциях.
Полностью
У этой страницы 0 пользовательских оценок.
| 5 звёзд | ||
| 4 звезды | ||
| 3 звезды | ||
| 2 звезды | ||
| 1 звезда |

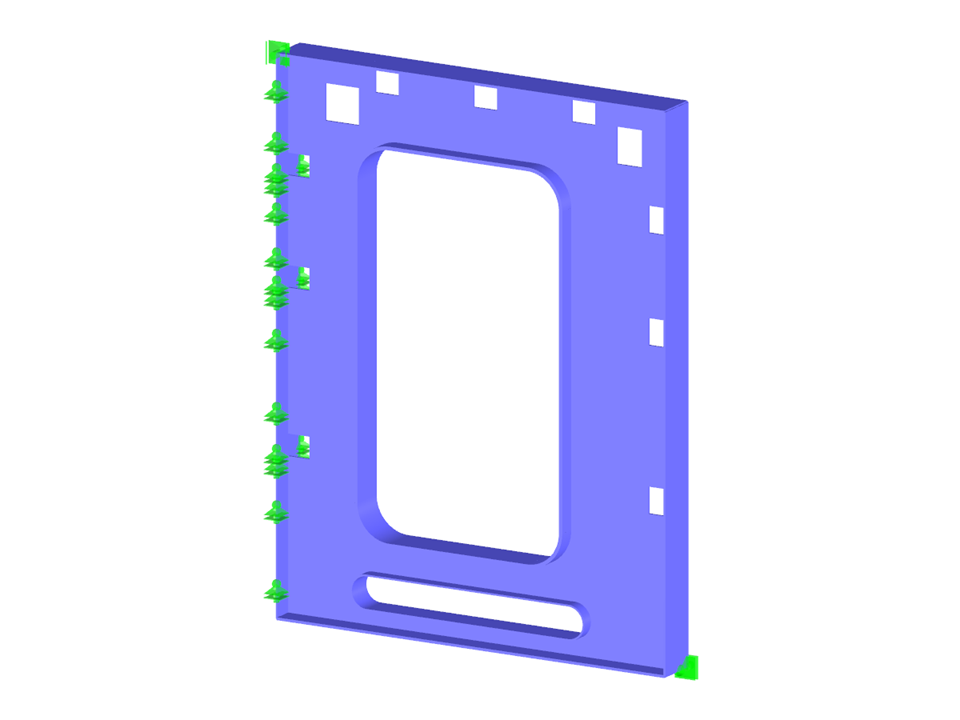

Перегородка в стальных конструкциях
| Количество узлов | 150 |
| Количество линий | 206 |
| Количество поверхностей | 41 |
| Количество загружений | 1 |
| Размеры (метрические) | 0,284 x 2,370 x 3,074 m |
| Размеры (имперские) | 0.93 x 7.78 x 10.09 feet |
| Версия программы | 4.10.07 |
