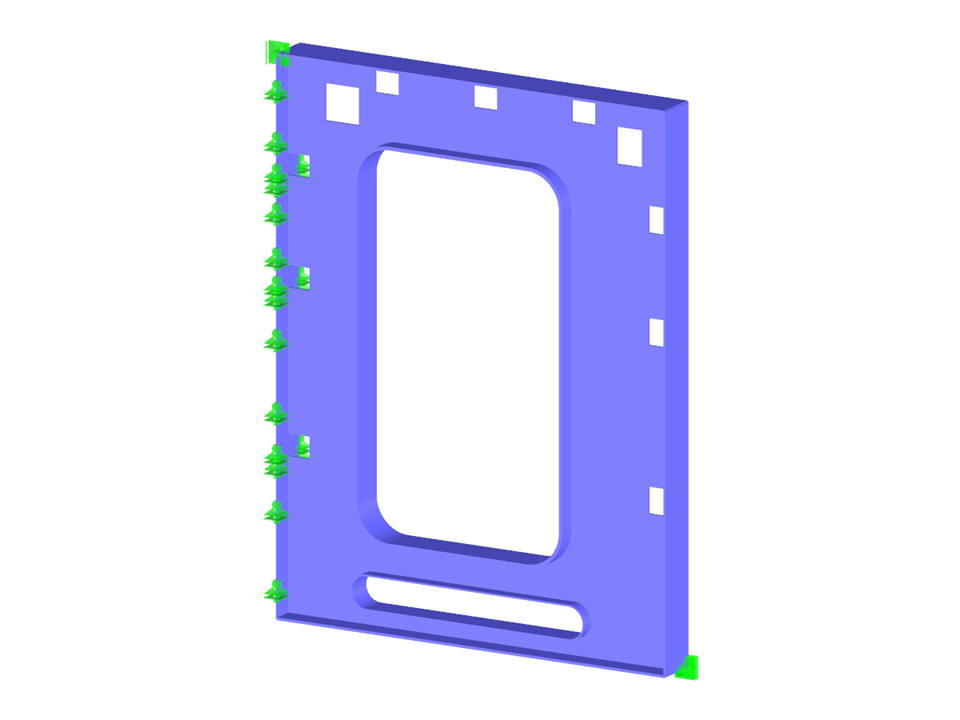

Ce modèle présente une cloison en acier, utilisée dans les structures métalliques. La répétition du terme cloison souligne l'importance technique de cet élément. Elle se distingue par des dimensions précises et un choix de matériaux optimisé. Le modèle fournit aux ingénieurs une base solide pour la conception détaillée des structures en acier. La construction soutient des assemblages de cloisons exigeants dans les structures métalliques modernes.
Total
Cette page a reçu 0 évaluations des utilisateurs.
| 5 étoiles | ||
| 4 étoiles | ||
| 3 étoiles | ||
| 2 étoiles | ||
| 1 étoile |
Voile en acier
| Nombre de nœuds | 150 |
| Nombre de lignes | 206 |
| Nombre de surfaces | 41 |
| Nombre de cas de charge | 1 |
| Dimensions (métrique) | 0,284 x 2,370 x 3,074 m |
| Dimensions (impériales) | 0.93 x 7.78 x 10.09 feet |
| Version du logiciel | 4.10.07 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
