Il fornitore di energia sudafricano Eskom sta costruendo una delle più grandi centrali a carbone del mondo a Medupi con una potenza di 4800 MW a circa 400 km a nord di Johannesburg. É costituita da sei blocchi di 800 MW. La centrale elettrica presenta il più moderno sistema di filtri per la riduzione delle polveri. Schmidt & Partner, cliente di lunga data di Dlubal, è stato incaricato dalla società Balcke-Dürr, Paesi Bassi di Rothemühle, con la progettazione strutturale e il calcolo dell'alloggiamento del filtro a manica, compresi i condotti dei gas di combustione/gas puliti, la struttura di supporto, e la scala. Una sfida particolare è stata l'esame delle norme sudafricane e dei prodotti semilavorati (sezioni trasversali). L'ampio database dei profili di RFEM è stato di grande aiuto.
Prof. Schmidt & Partner
Büro für Konstruktiven Ingenieurbau
Kruppstraße 98
D-45145 Essen, Germania
www.psp.de.
Prof. Schmidt & Partner
Büro für Konstruktiven Ingenieurbau
Kruppstraße 98
D-45145 Essen, Germania
www.psp.de.

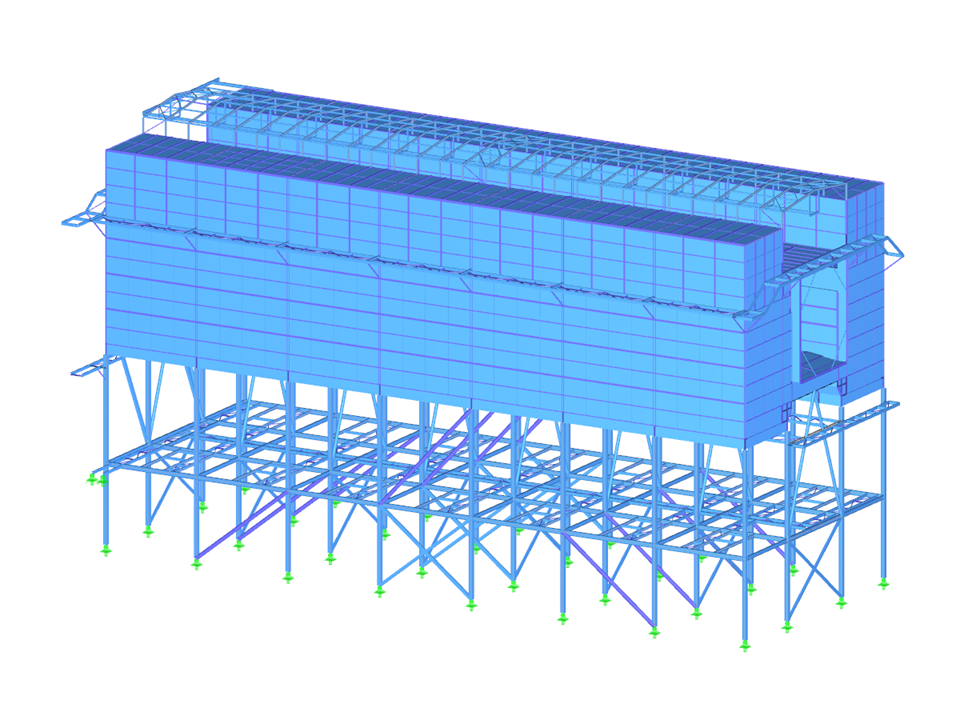

Sistema di filtraggio
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 5021 |
| Numero di linee | 10422 |
| Numero di aste | 8909 |
| Numero di superfici | 809 |
| Numero di casi di carico | 8 |
| Peso totale | 538,495 t |
| Dimensioni (metriche) | 51.610 x 22.050 x 28.150 m |
| Dimensioni (imperiali) | 169.32 x 72.34 x 92.36 feet |
| Versione del programma | 4.06.02 |
