Impianto di filtraggio in Medupi, Sud Africa

l fornitore di energia Eskom del Sud Africa sta costruendo una delle centrali elettriche a carbone più grandi del mondo, a 400 km a nord di Johannesburg in Medupi con una potenza di 4800 MW e costituita da sei blocchi di 800 MW.

É costituita da sei blocchi di 800 MW. La centrale elettrica presenta il più moderno sistema di filtri per la riduzione delle polveri.

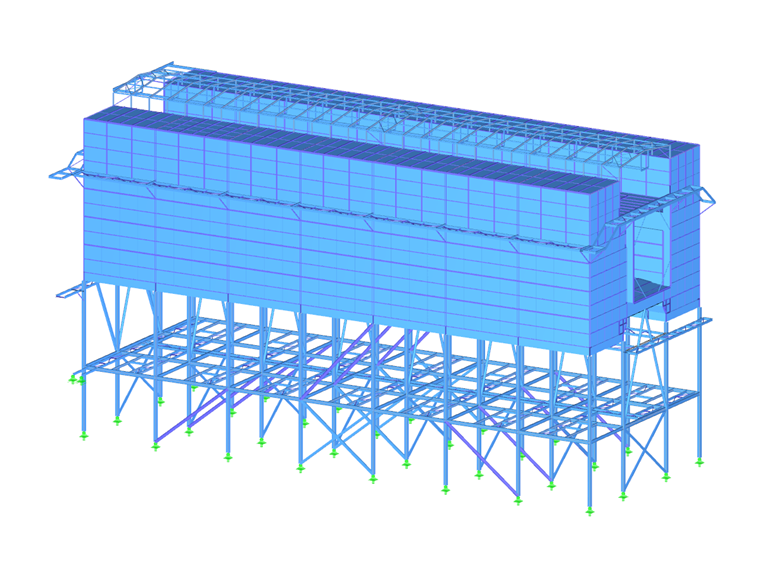

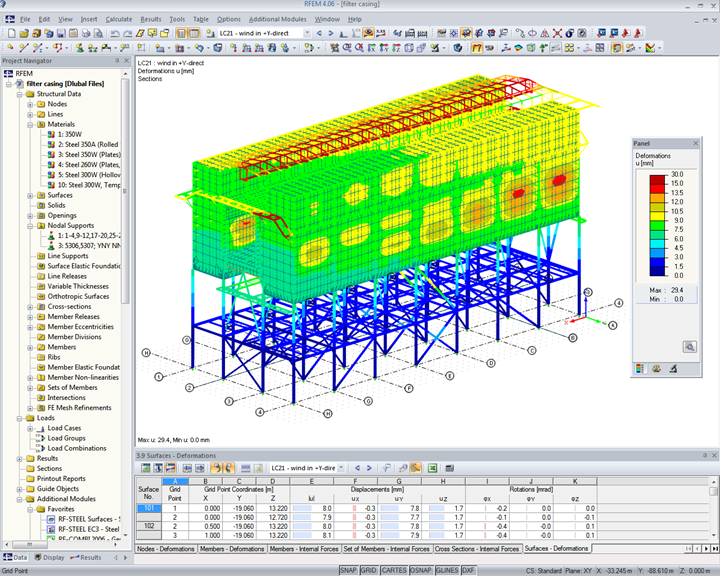

Progettazione strutturale in RFEM


Schmidt & Partner, il cliente di lunga data di Dlubal, è stato incaricato dalla società Balcke-Dürr, Paesi Bassi di Rothemühle, con la progettazione strutturale e il calcolo dell'alloggiamento del filtro a manica, compresi i condotti dei gas di combustione/gas puliti, la struttura di supporto, e la scala. Die Tragkonstruktion mit den Gesamtabmessungen B/L/H=18m/48m/27m wurde in RFEM eingegeben, da es sich als sinnvoll herausstellte, die Struktur in einem FE-Modell zu erfassen. Una sfida particolare è stata l'esame delle norme sudafricane e dei prodotti semilavorati (sezioni trasversali). L'ampio database dei profili di RFEM è stato di grande aiuto. Die Tragstruktur wurde statisch und dynamisch bemessen, u.a. per varie condizioni di temperatura e il caso di carico sismico.
Ingegneria strutturale Prof. Schmidt & Partner
Büro für Konstruktiven Ingenieurbau
Kruppstraße 98
D-45145 Essen, Germania
www.p-s-p.de
Investitore Eskom Enterprises
Sandton, Sud Africa
www.eskom.co.za


Specifiche del progetto

Dati modello

Numero di nodi 5021
Numero di linee 10422
Numero di aste 8909
Numero di superfici 809
Numero di casi di carico 8
Peso totale 538,495 t
Dimensioni (metriche) 51.610 x 22.050 x 28.150 m
Dimensioni (imperiali) 169.32 x 72.34 x 92.36 feet
Versione del programma 4.06.02
