Nowa stacja filtrów w Medupi, Republika Południowej Afryki

Eskom, dostawca energii w Republice Południowej Afryki, buduje jedną z największych na świecie elektrowni zasilanych węglem, 400 km na północ od Johannesburga w Medupi.

Składa się z sześciu bloków o mocy 800 MW. Elektrownia ta posiada najnowocześniejsze systemy filtrów workowych używane do redukcji ilości pyłu.

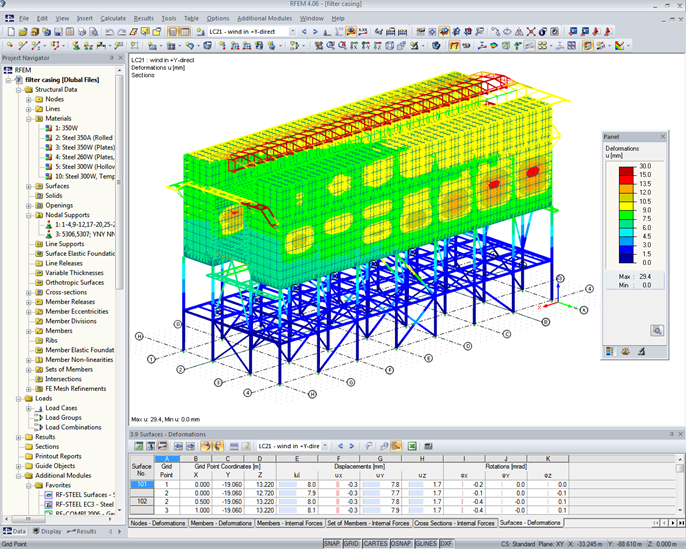

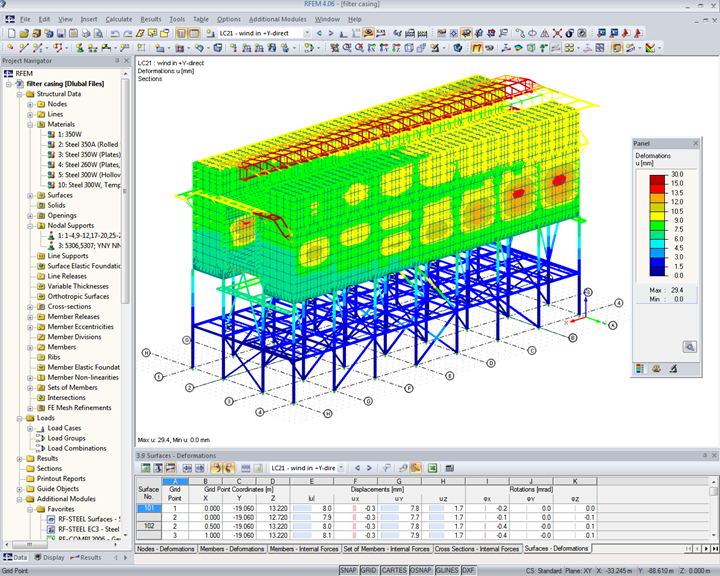

Obliczenia konstrukcyjne w programie RFEM


Wieloletni klient firmy Dlubal, prof. Schmidt & Partner, zlecił firmie Balcke-Dürr, NL Rothemühle, projekt konstrukcyjny i obliczenia obudowy filtra workowego, w tym kanałów spalin/gazów czystych, konstrukcji wsporczej, i klatkę schodową. Die Tragkonstruktion mit den Gesamtabmessungen B/L/H=18m/48m/27m wurde in RFEM eingegeben, da es sich als sinnvoll herausstellte, die Struktur in einem FE-Modell zu erfassen. Szczególnym wyzwaniem było uwzględnienie norm południowoafrykańskich i półproduktów (przekrojów). W tym przypadku bardzo pomocna była obszerna baza danych profili programu RFEM. Die Tragstruktur wurde statisch und dynamisch bemessen, u.a. dla różnych warunków temperaturowych i przypadku obciążenia trzęsieniem ziemi.
Statyka i konstrukcja Prof. Schmidt & Partner
Büro für Konstruktiven Ingenieurbau
Kruppstraße 98
D-45145 Essen
www.p-s-p.de
Inwestor Eskom Enterprises
Sandton / RPA
www.eskom.co.za


Specyfikacja projektu

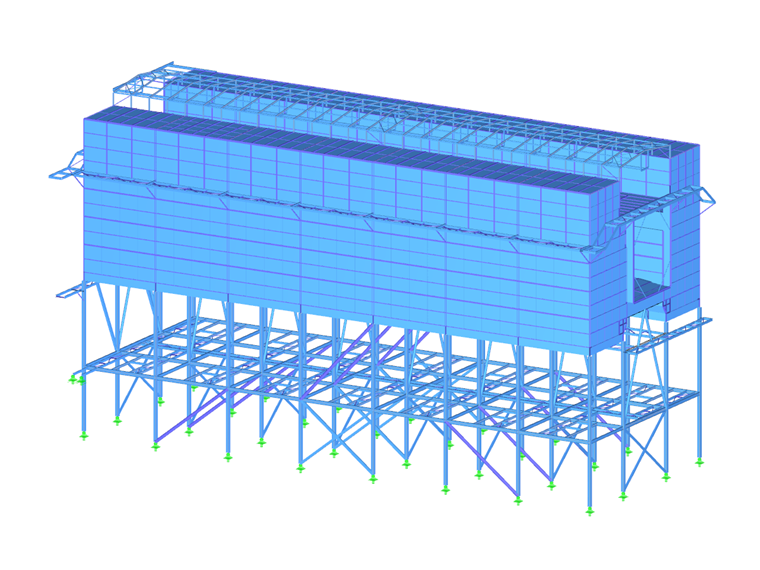

Dane modelu

Liczba węzłów 5021
Liczba linii 10422
Liczba prętów 8909
Liczba powierzchni 809
Ilość przypadków obciążenia 8
Ciężar całkowity 538,495 t
Wymiary (metryczne) 51,610 x 22,050 x 28,150 m
Wymiary (imperialne) 169.32 x 72.34 x 92.36 feet
Wersja programu 4.06.02
