Filtrační zařízení elektrárny v Medupi, Jihoafrická republika

Jihoafrický dodavatel energie Eskom staví v Medupi, 400 km severně od Johannesburgu, jednu z největších tepelných elektráren na světě s celkovým výkonem 4 800 MW.
Skládá se ze šesti bloků po 800 MW. Elektrárna bude vybavena nejmodernějším filtračním zařízením, využívaným ke snížení prašnosti.

Posouzení v programu RFEM

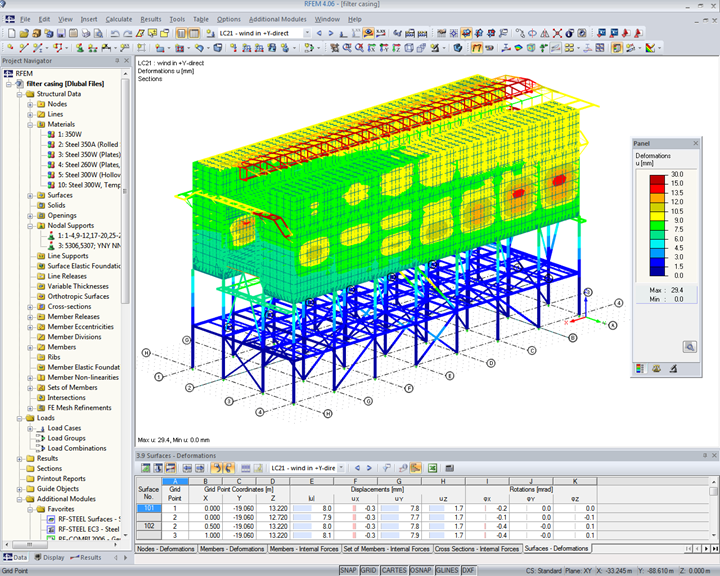

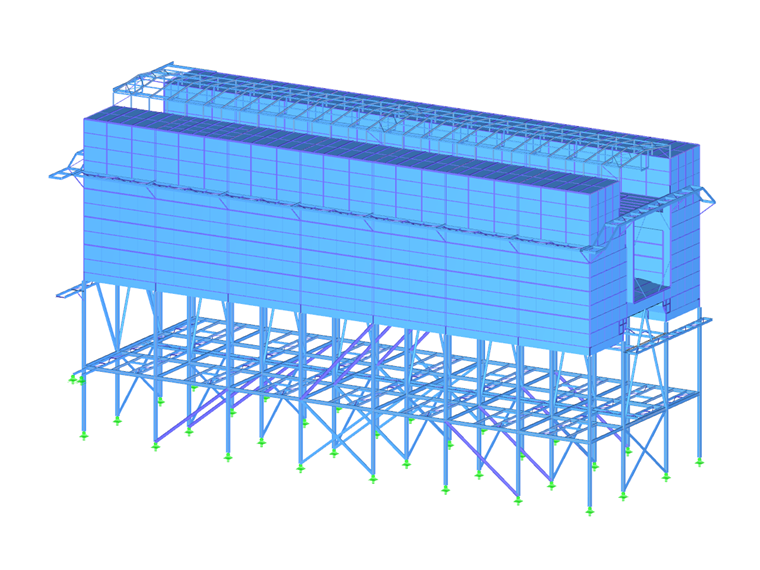

Německá technická kancelář Prof. Schmidt & Partner, dlouholetý zákazník společnosti Dlubal Software, byla pověřena firmou Balcke‑Dürr vyrábějící průmyslové filtrační systémy, aby provedla statický výpočet a návrh filtračního zařízení včetně přívodních a odvodních plynových potrubí, nosné konstrukce a schodiště. Nosná konstrukce o celkových rozměrech Š/D/V = 18m/48m/27m byla zadána do programu RFEM, protože se ukázalo, že bude užitečné posoudit konstrukci v modelu konečných prvků. Zvláštní pozornost byla věnována dodržení jihoafrických stavebních norem a předpisů a také použití speciálních průřezů. Zde velmi pomohla rozsáhlá databáze profilů programu RFEM. Nosná konstrukce byla podrobena statickému a dynamickému posouzení, mimo jiné na různé teplotní podmínky a na seizmické zatížení.
Statika a konstrukce Prof. Schmidt & Partner
Büro für Konstruktiven Ingenieurbau
Kruppstraße 98
45145 Essen, Německo
www.p-s-p.de
Investor Eskom Enterprises
Sandton, Jihoafrická republika
www.eskom.co.za


Specifikace projektu

Údaje o modelu

Počet uzlů 5021
Počet linií 10422
Počet prutů 8909
Počet ploch 809
Počet zatěžovacích stavů 8
Celková hmotnost 538,495 t
Rozměry (metrické) 51,610 x 22,050 x 28,150 m
Rozměry (imperiální) 169.32 x 72.34 x 92.36 feet
Verze programu 4.06.02
