Nova instalação de filtragem em Medupi, África do Sul

O fornecedor de energia sul-africano Eskom está a construir uma das maiores centrais elétricas de carvão, com uma capacidade de 4800 MW, localizada 400 km a norte de Joanesburgo em Medupi.

É constituída por seis blocos de 800 MW. A central elétrica contém os mais modernos sistemas de filtros tubulares para redução do pó.

Dimensionamento no RFEM

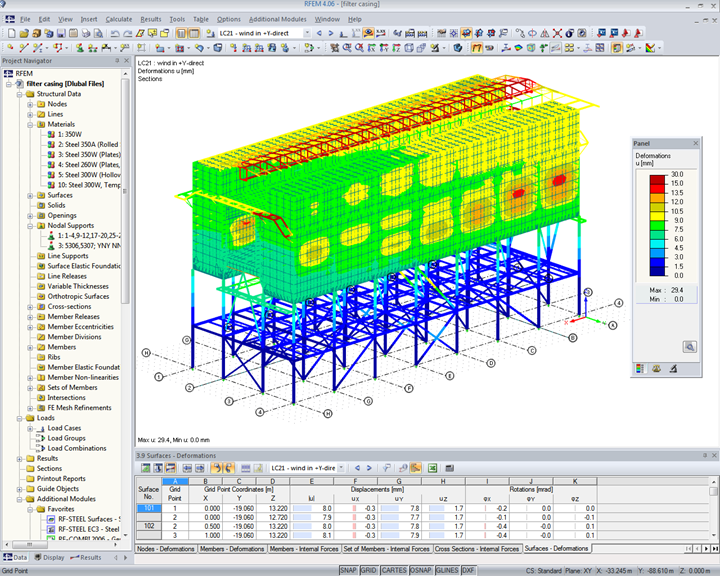

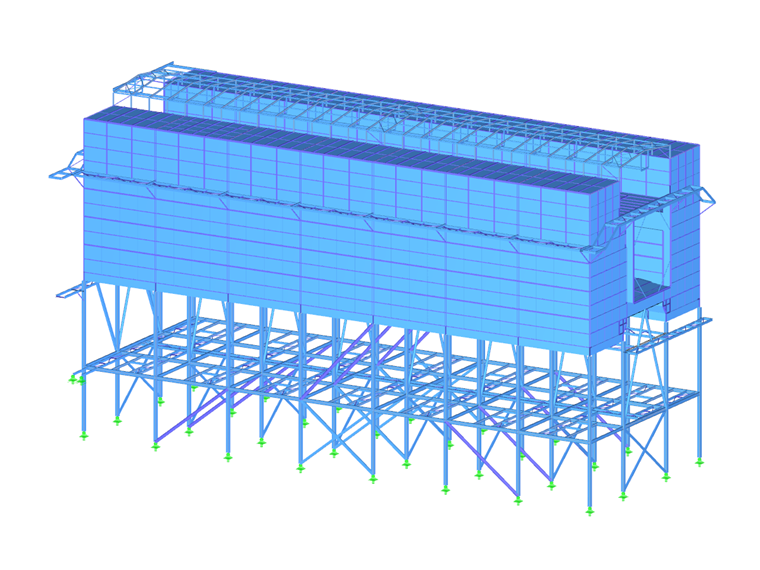

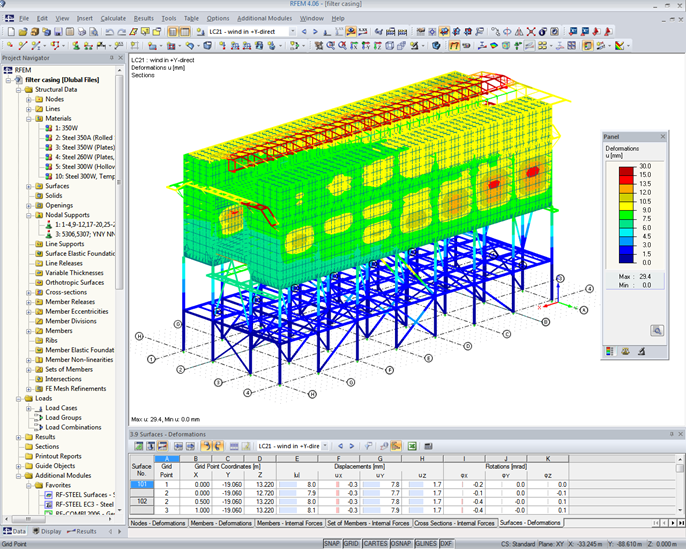

A Schmidt & Partner, um cliente de longa data da Dlubal, foi contratado pela Balcke-Dürr, uma empresa alemã que produz sistemas de filtros, para realizar a análise estrutural e o cálculo dos filtros tubulares, incluindo condutas de gases de escape e gás puro, construção de suporte e escadaria. A estrutura de apoio com as dimensões totais L/C/A = 18m/48m/27m foi introduzida no RFEM porque se revelou útil para determinar a estrutura num modelo de EF. Um dos desafios principais foi a consideração das normas sul-africanas, assim como as aplicações e os materiais (perfis) que tiveram de ser considerados. A extensa base de dados de perfis do RFEM foi uma grande ajuda para encontrar a solução apropriada. A estrutura de apoio foi dimensionada estática e dinamicamente, entre outros, para várias condições de temperatura e o caso de carga sísmico.
Planeamento estrutural Prof. Schmidt & Partner
Büro für Konstruktiven Ingenieurbau
Kruppstraße 98
D-45145 Essen, Alemanha
www.p-s-p.de
Cliente Eskom Enterprises
Sandton, África do Sul
www.eskom.co.za


Especificações do projeto

Dados do modelo

Número de nós 5021
Número de linhas 10422
Número de barras 8909
Número de superfícies 809
Número de casos de carga 8
Peso total 538,495 t
Dimensões (métricas) 51,610 x 22,050 x 28,150 m
Dimensões (imperial) 169.32 x 72.34 x 92.36 feet
Versão do programa 4.06.02
