Новое фильтрационное оборудование электростанции в Медупи, ЮАР

Южноафриканская энергетическая компания Eskom строит в городе Медупи, который находится в 400 км к северу от Йоханнесбурга, одну из крупнейших тепловых электростанций в мире, общей мощностью 4800 МВт.

Весь комплекс электростанции включает в себя шесть блоков по 800 МВт. Она также оборудована самой современной системой фильтрации, которая обеспечивает снижение загрязнения от угольной пыли.

Расчет конструкций в программе RFEM

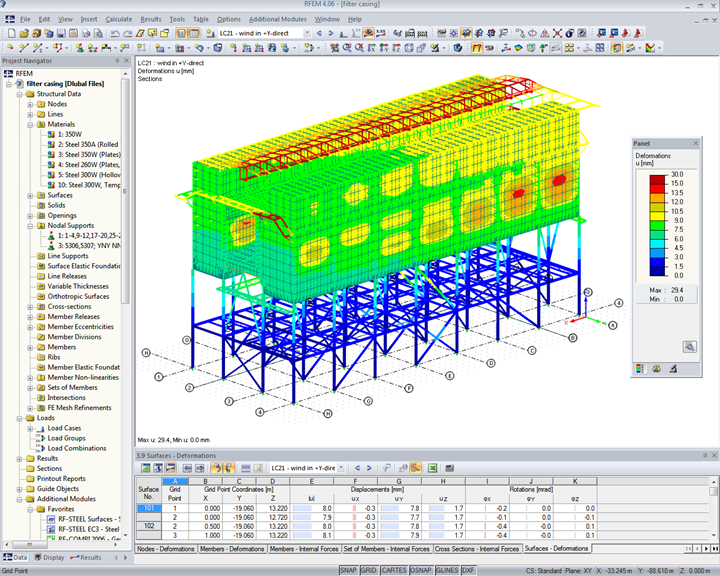

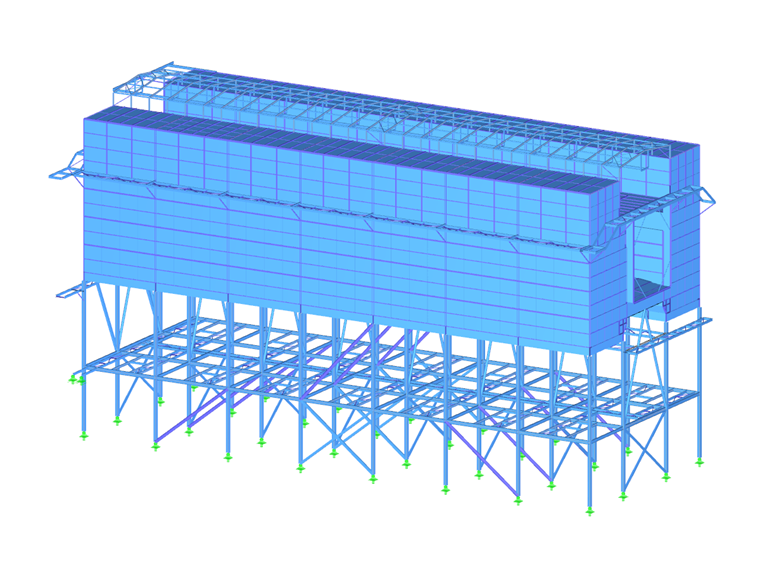

Проектирование и расчет фильтрационного оборудования, включая приточные и вытяжные воздуховоды, несущие конструкции и лестницы поверила фирма Balcke-Dürr - главный производитель систем промышленных фильтров, немецкому проектному бюро Prof. Schmidt & Partner, долголетнему заказчику компании Dlubal Software. Вся несущая конструкция с общими размерами Ш/Д/В = 18 м/48 м/27 м была перенесена в программу RFEM, так как оказалось, что расчеты на модели КЭ будут в процессе моделирования чрезвычайно полезными. Особым затруднением для инженеров затем стал учет южноафриканских норм и применение заготовок сечений. К счастью, в поиске подходящих решений значительно помогла обширная база данных сечений программы RFEM. У несущей конструкции так выполнялся как статический, так динамический расчет для различных температурных условий и сейсмических воздействий.
Расчет конструкций Prof. Schmidt & Partner
Büro für Konstruktiven Ingenieurbau
Kruppstraße 98
D-45145 Эссен, Германия
www.p-s-p.de
Заказчик Eskom Enterprises
Сэндтон, ЮАР
www.eskom.co.za


Спецификации проекта

Данные о модели

Количество узлов 5021
Количество линий 10422
Количество стержней 8909
Количество поверхностей 809
Количество загружений 8
Общий вес 538,495 t
Размеры (метрические) 51,610 x 22,050 x 28,150 m
Размеры (имперские) 169.32 x 72.34 x 92.36 feet
Версия программы 4.06.02
