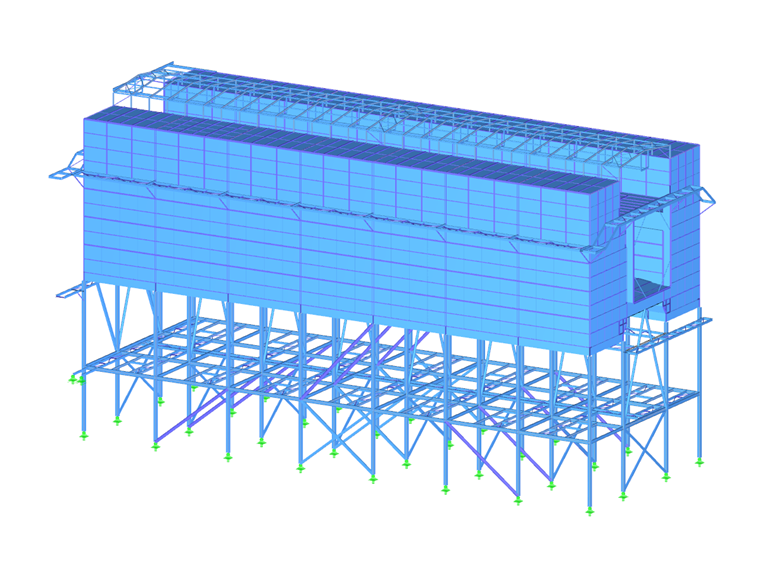

Installation de filtres de dépoussiérage de la centrale de Medupi, Afrique du Sud

La société sud-africaine de production et de distribution d'électricité Eskom a construit l'une des plus grandes centrales électriques au charbon du monde à Medupi, à 400 km au nord de Johannesburg. Sa capacité s'élève à 4 800 MW environ.
Elle est composée de six unités de 800 MW et équipée de filtres à manches de pointe pour réduire les émissions de poussière.

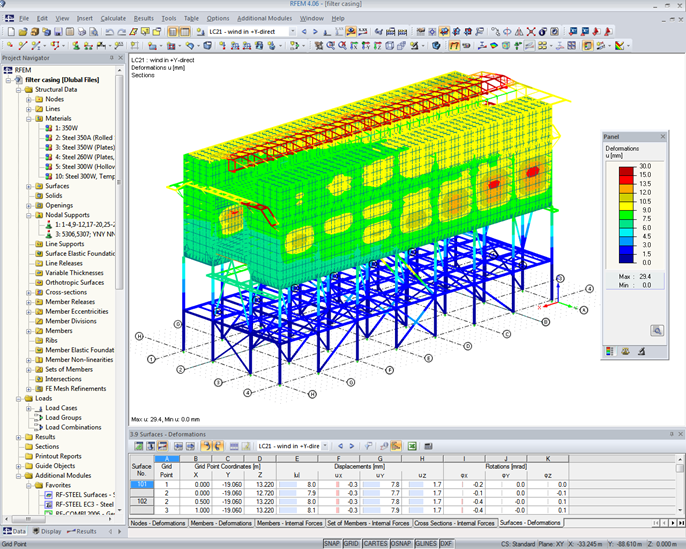

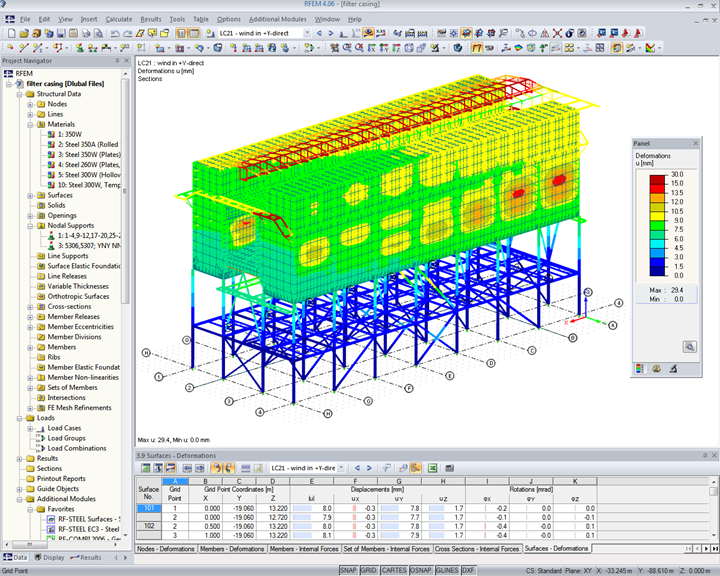

Calcul de structure dans RFEM


Le bureau d'études et client de longue date de Dlubal Software Prof. Schmidt & Partner a été chargé par la société Balcke-Dürr, NL Rothemühle de concevoir et de calculer la structure contenant les filtres à manches. Ce projet incluait également les conduits de fumée et d'épuration des gaz, la structure porteuse et l'escalier d'accès. Die Tragkonstruktion mit den Gesamtabmessungen B/L/H=18m/48m/27m wurde in RFEM eingegeben, da es sich als sinnvoll herausstellte, die Struktur in einem FE-Modell zu erfassen. La réglementation sud-africaine et la prise en compte de produits semi-finis (profilés) ont constitué un véritable défi dans la réalisation de ce projet. La vaste bibliothèque de sections du logiciel RFEM s'est ainsi avérée particulièrement utile. Die Tragstruktur wurde statisch und dynamisch bemessen, u.a. pour différentes conditions de température et le cas de charge sismique.
Calcul de structure Prof. Schmidt & Partner
Büro für Konstruktiven Ingenieurbau
Kruppstraße 98
D-45145, Essen, Allemagne
www.p-s-p.de
Maître d'ouvrage Eskom Enterprises
Sandton/Afrique du Sud
www.eskom.co.za


Spécifications du projet

Données de modèle

Nombre de nœuds 5021
Nombre de lignes 10422
Nombre de barres 8909
Nombre de surfaces 809
Nombre de cas de charge 8
Poids total 538,495 t
Dimensions (métrique) 51,610 x 22,050 x 28,150 m
Dimensions (impériales) 169.32 x 72.34 x 92.36 feet
Version du logiciel 4.06.02
