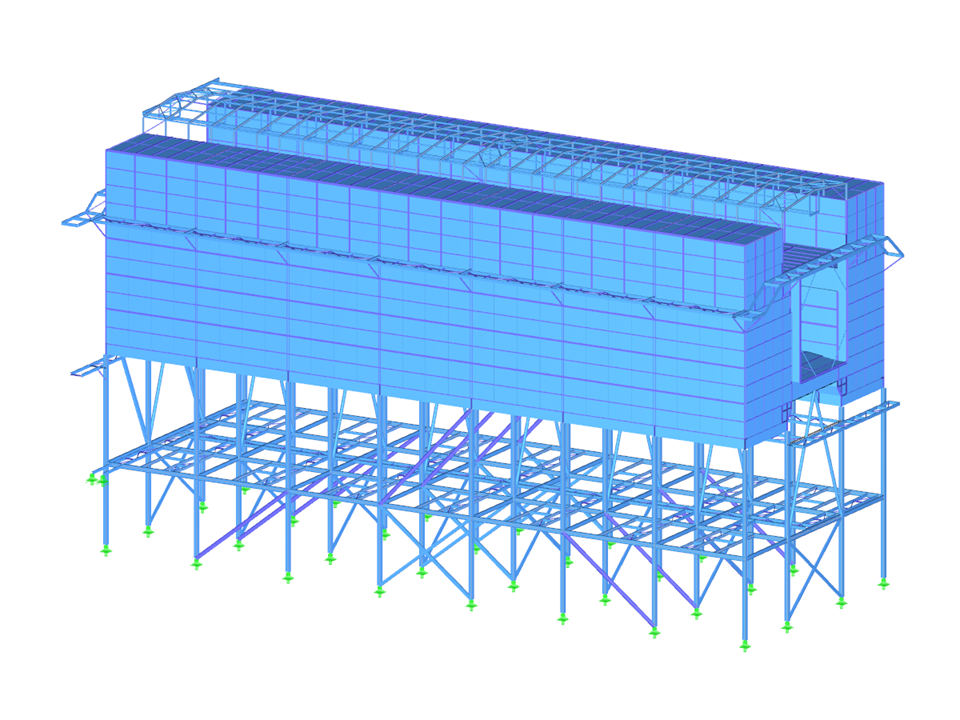

Południowoafrykański dostawca energii, firma Eskom, buduje w Medupi jedną z największych elektrowni węglowych o mocy 4800 MW, około 248,5 km na północ od Johannesburga. Składa się z sześciu bloków o mocy 800 MW. Elektrownia ta posiada najnowocześniejsze systemy filtrów workowych używane do redukcji ilości pyłu. Długoletni klient firmy Dlubal, prof. i schody. Szczególnym wyzwaniem było uwzględnienie norm południowoafrykańskich i półproduktów (przekrojów). Bardzo pomocna w tym przypadku była obszerna baza danych profili programu RFEM.
Prof. Schmidt & Partner
Büro für Konstruktiven Ingenieurbau
Kruppstraße 98
D-45145 Essen
www.psp.de.
Prof. Schmidt & Partner
Büro für Konstruktiven Ingenieurbau
Kruppstraße 98
D-45145 Essen
www.psp.de.
System filtrowania
Pobranie niemożliwe
Projekt klienta/tylko widok
| Liczba węzłów | 5021 |
| Liczba linii | 10422 |
| Liczba prętów | 8909 |
| Liczba powierzchni | 809 |
| Ilość przypadków obciążenia | 8 |
| Ciężar całkowity | 538,495 t |
| Wymiary (metryczne) | 51,610 x 22,050 x 28,150 m |
| Wymiary (imperialne) | 169.32 x 72.34 x 92.36 feet |
| Wersja programu | 4.06.02 |
