Diverse opzioni di calcolo in RFEM
Vari modi per disporre i vincoli esterni consentono di generare o evitare tali picchi di sollecitazione. Considerando alcuni punti e conoscendo la funzionalità del programma è quindi già necessario quando si definisce la struttura del layer. Fondamentalmente, ci sono due opzioni di calcolo disponibili: l'opzione "2D" o "3D". Il metodo di calcolo "2D" descrive una modellazione interna della struttura del layer tramite superfici. I pannelli di vetro vengono visualizzati tramite gli elementi della superficie in RFEM. Quando si utilizzano gli occhiali LSG, si determina uno spessore equivalente dello strato. Tuttavia, quando si considera l'accoppiamento a taglio, se la differenza di rigidezza è troppo grande, questa teoria raggiunge i suoi limiti in modo che l'opzione "3D" debba essere applicata. La struttura del livello è modellata e calcolata come elementi solidi. Il vantaggio di questo metodo, che richiede un tempo più lungo, è che le rigidezze di ogni strato sono considerate esattamente nel calcolo e che relazioni come l'accoppiamento a taglio possono essere effettivamente considerate. In alcuni casi, RFEM preimposta già un'opzione di calcolo che non può essere modificata.
Selezione della richiesta di assistenza
Se il calcolo si basa sulla teoria della piastra, rappresenta la forma più semplice per la disposizione del vincolo esterno. I vincoli esterni vengono assegnati automaticamente alla linea di sistema.

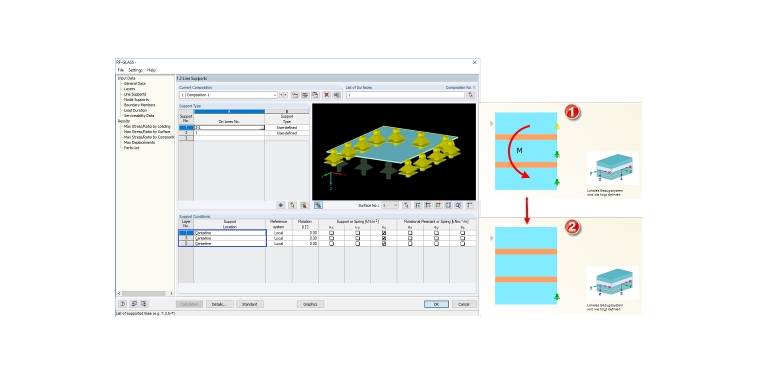

Tuttavia, ci sono diverse opzioni disponibili quando si calcola secondo la teoria dei solidi. I vincoli esterni possono essere definiti su ogni strato di vetro, ma ciò potrebbe causare il vincolo involontario dei vincoli esterni che si verificano nell'area di vincolo esterno. È importante prestare attenzione a questo fenomeno quando si inseriscono i dati, poiché questa impostazione non è immediatamente evidente nella valutazione dei risultati.
Confronto dei risultati e conclusioni
Se si confrontano i risultati di entrambi i calcoli di una semplice lastra di vetro stratificata, supportata su un lato e supportata su tutti i bordi, è chiaro che il rapporto di progetto del sistema 2 è ancora più favorevole rispetto al sistema 1. Ciò deriva dal fatto che Il vincolo esterno si traduce in un vincolo interno, con conseguente maggiore rigidezza assegnata al vincolo esterno e, di conseguenza, una minore deformazione e minori forze interne nella campata centrale. Tuttavia, questo rapporto inferiore è un errore, dal momento che la struttura del vetro o il fissaggio del vetro al telaio di solito non sono progettati per queste forze. Ma i risultati mostrano anche che le differenze nei calcoli sono molto piccole e quindi spesso non si notano. Questo articolo ha lo scopo di aumentare la consapevolezza dell'utente sulla costruzione di punti di dettaglio prima del calcolo, specialmente nella costruzione di vetro, al fine di essere in grado di progettare il modello nel modo più preciso possibile nel programma FE.
