Come viene calcolata la profondità statica d nel progetto a flessione di fondazioni di blocchi (calcolo come travi equivalenti)?
L'altezza statica d per il progetto "Trave equivalente per rottura a flessione" risulta dallo spessore della piastra meno il copriferro impostato sul lato inferiore della fondazione del blocco, il diametro dell'armatura a flessione regolare della piastra sul lato inferiore in entrambe le direzioni e metà del diametro dell'armatura della "trave equivalente".
In questo caso, la profondità statica d è considerata in modo diverso in entrambe le direzioni (flessione attorno all'asse xe y). Questo deve essere preso in considerazione quando si valuta il calcolo nella tabella dei risultati "2.2 Progetti governativi - aste equivalenti per rottura a flessione".

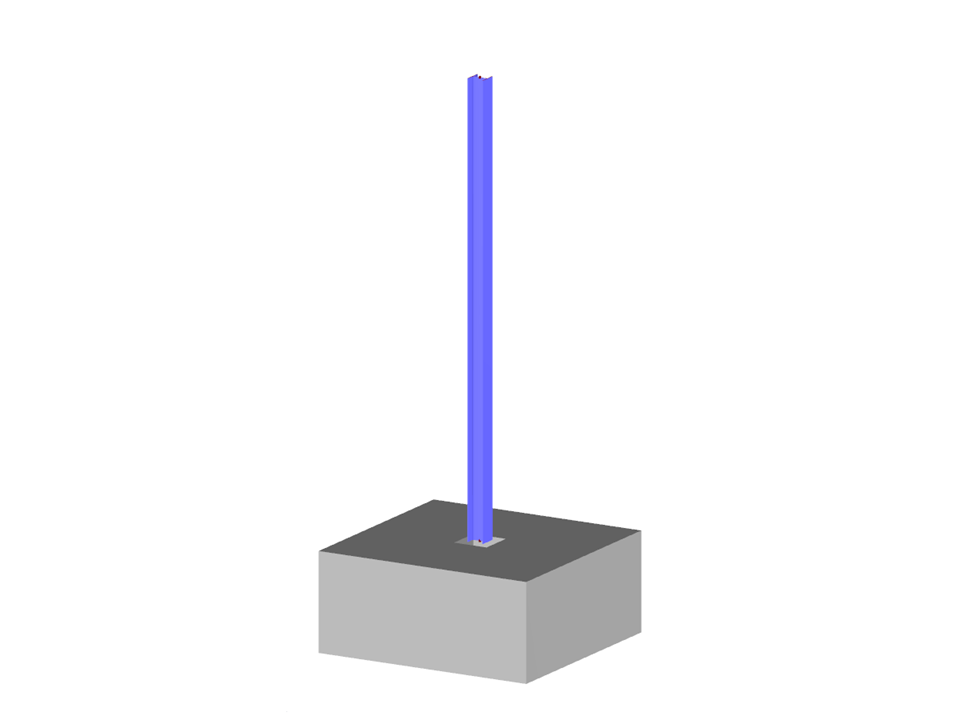

Fondazione a blocco
Numero di nodi | 2 |
Numero di linee | 1 |
Numero di aste | 1 |
Numero di superfici | 0 |
Numero di solidi | 0 |
Numero di casi di carico | 3 |
Nr. di combinazioni di carico | 20 |
Nr. di combinazioni di risultati | 3 |
Peso totale | 0,211 t |
Dimensioni (metriche) | 0.000 x 5.000 x 0.000 m |
Dimensioni (imperiali) | 0 x 16.4 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
