Comment la hauteur utile d est-elle calculée lors de la vérification de la flexion des fondations de bloc (calcul en tant que poutre équivalente) ?
La profondeur statique d pour le calcul de la poutre équivalente à la flexion résulte de l'épaisseur de la plaque moins l'enrobage de béton fixé sur la face inférieure de la fondation en bloc, du diamètre de l'armature de flexion régulière de la plaque sur la face inférieure dans les deux directions et la moitié du diamètre de l'armature de la «poutre équivalente».
La profondeur statique d est considérée différemment dans les deux directions (flexion autour des axes x et y) dans ce cas. Ceci doit être pris en compte lors de l'évaluation du calcul dans le tableau de résultats «2.2 Calculs déterminants - Barres équivalentes à rupture de flexion».

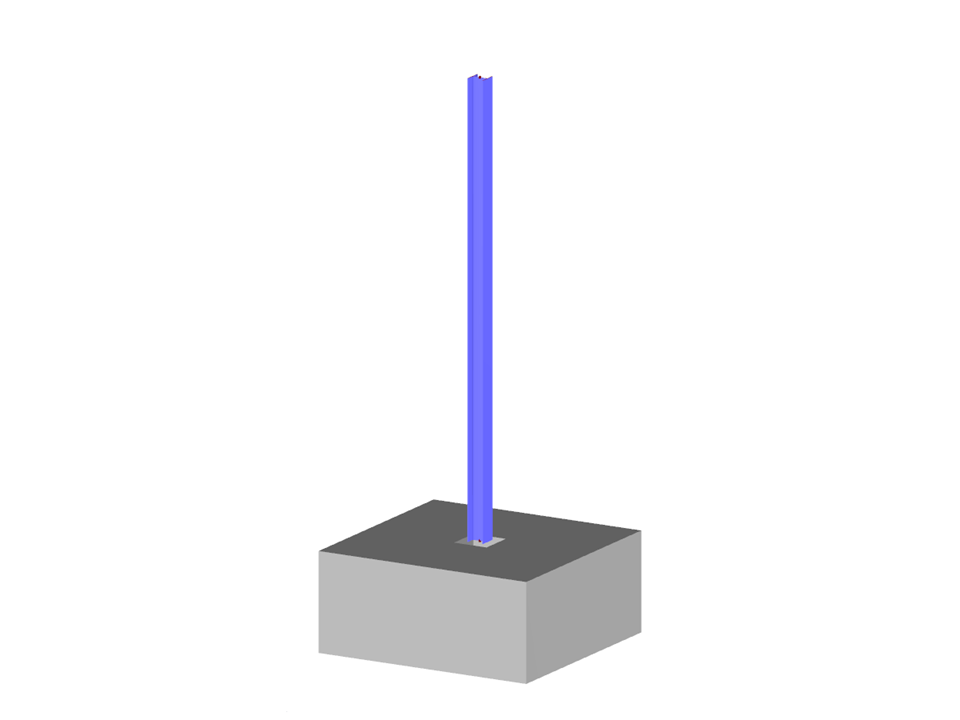

Modèle utilisé dans
Fondation de bloc
| Nombre de nœuds | 2 |
| Nombre de lignes | 1 |
| Nombre de barres | 1 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 3 |
| Nombre de combinaisons de charges | 20 |
| Nombre de combinaisons de résultats | 3 |
| Poids total | 0,211 t |
| Dimensions (métrique) | 0,000 x 5,000 x 0,000 m |
| Dimensions (impériales) | 0 x 16.4 x 0 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
