¿Cómo se calcula el canto estático d en el cálculo a flexión de cimentaciones en bloque (cálculo como vigas equivalentes)?
El canto estático d para el cálculo "Viga equivalente a fallo por flexión" resulta del espesor de la placa menos el recubrimiento de hormigón fraguado en el lado inferior de la cimentación del bloque, el diámetro de la armadura de flexión regular de la placa en el lado inferior en ambas direcciones y la mitad del diámetro de la armadura de la "viga equivalente".
La profundidad estática d se considera de forma diferente en ambas direcciones (flexión sobre el eje x e y) en este caso. Esto se debe tener en cuenta al evaluar el cálculo en la tabla de resultados "2.2 Cálculos determinantes - Barras equivalentes de fallo por flexión".

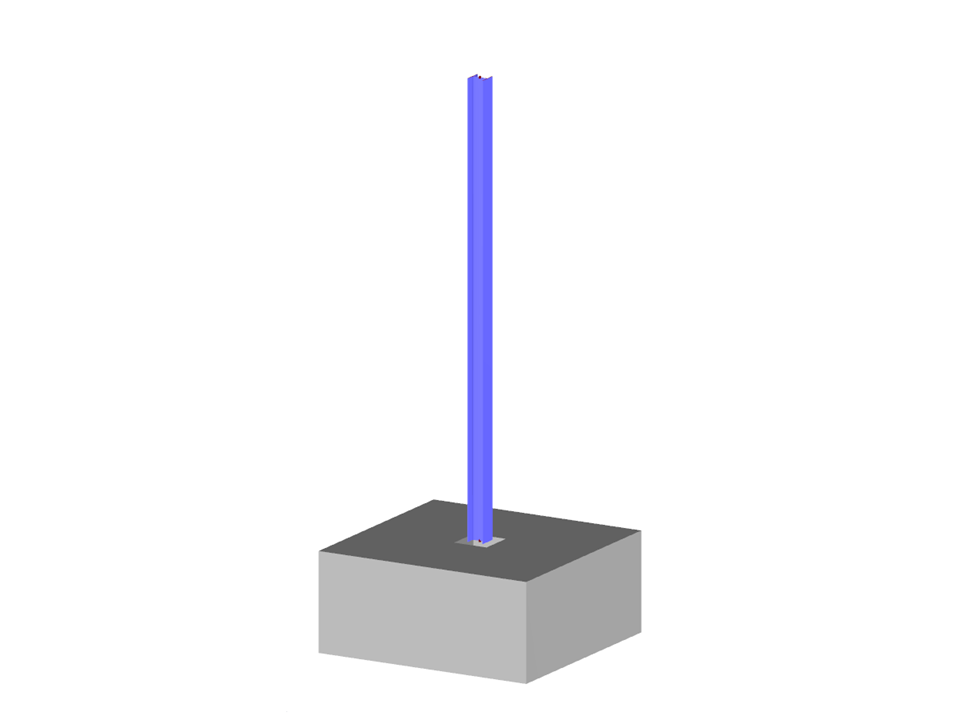

Cimentación en bloque
Número de nudos | 2 |
Número de líneas | 1 |
Número de barras | 1 |
Número de superficies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 3 |
Número de combinaciones de carga | 20 |
Número de combinaciones de resultados | 3 |
Peso completo | 0.211 t |
Dimensiones (métricas) | 0,000 x 5,000 x 0,000 m |
Dimensiones (imperiales) | 0 x 16.4 x 0 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
