Jak se vypočítá statická hloubka d při posouzení ohybu základů bloků (výpočet jako ekvivalentních nosníků)?
Statická hloubka d pro posouzení „Ekvivalentní nosník při ohybu“ vyplývá z tloušťky desky minus vložené betonové krytí na spodní straně základu bloku, průměru pravidelné ohybové výztuže desky na spodní straně v obou směrech a polovina průměru výztuže "ekvivalentního nosníku".
Statická hloubka d se přitom uvažuje odlišně v obou směrech (ohyb okolo osy x a y). To je třeba zohlednit při vyhodnocení výpočtu ve výsledkové tabulce „2.2 Rozhodující posouzení - náhradní pruty ohybové neúčinnosti“.

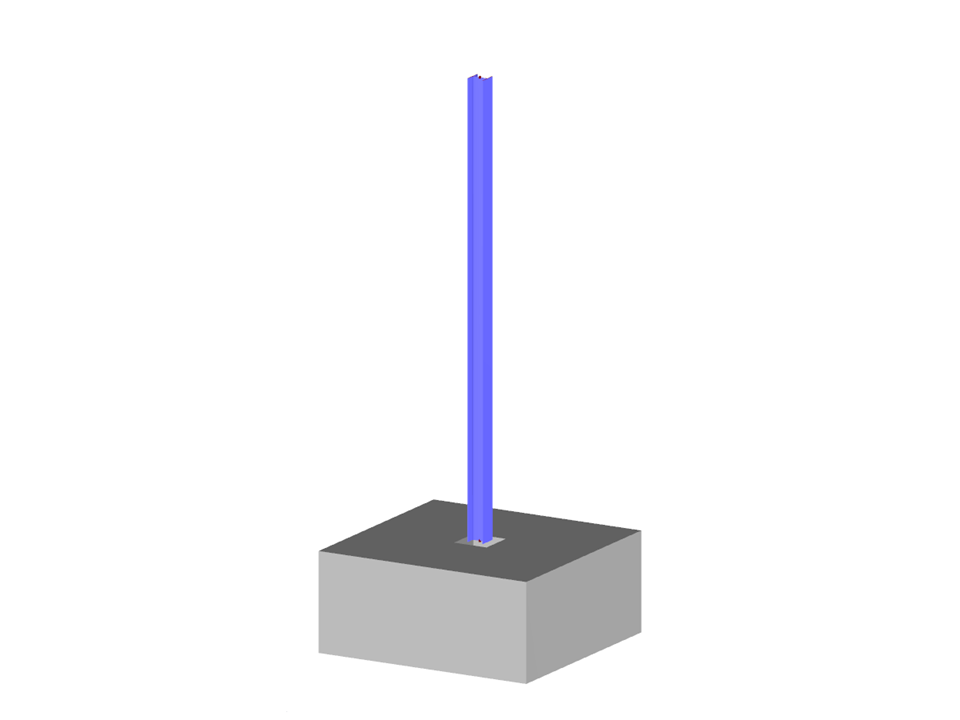

Model použitý v
Blokový základ
| Počet uzlů | 2 |
| Počet linií | 1 |
| Počet prutů | 1 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 3 |
| Počet kombinací zatížení | 20 |
| Počet kombinací výsledků | 3 |
| Celková hmotnost | 0,211 t |
| Rozměry (metrické) | 0,000 x 5,000 x 0,000 m |
| Rozměry (imperiální) | 0 x 16.4 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
