Como é calculada a altura estática d no dimensionamento à flexão das fundações de ensoleiramento (cálculo como vigas equivalentes)?
A altura estática d para a verificação "Segurança à rotura por flexão da viga equivalente" resulta da espessura da laje menos o recobrimento de betão definido no lado inferior da fundação de ensoleiramento, do diâmetro da armadura de flexão regular da laje no lado inferior em ambas as direções e da metade do diâmetro da armadura da "viga equivalente".
Neste caso, a altura estática d é considerada de forma diferente em ambas as direções (flexão em torno dos eixos x e y). Isso deve ser considerado ao avaliar o cálculo na tabela de resultados "2.2 Verificações determinantes – Segurança à rotura por flexão da viga equivalente".

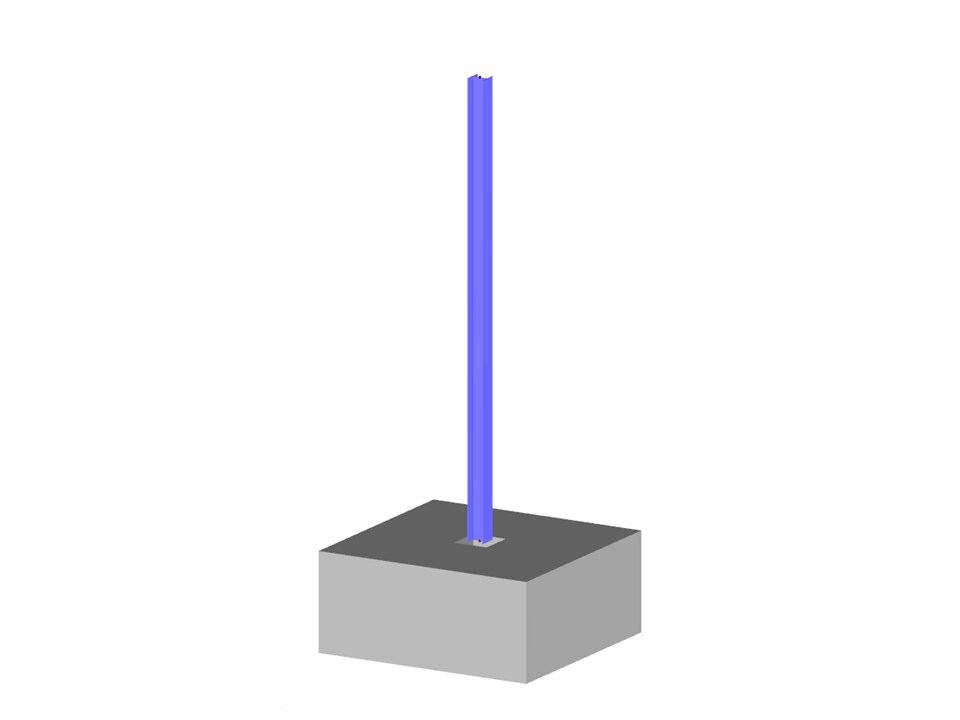

Modelo utilizado em
Fundação de ensoleiramento
| Número de nós | 2 |
| Número de linhas | 1 |
| Número de barras | 1 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 3 |
| Número de combinações de cargas | 20 |
| Número de combinações de resultados | 3 |
| Peso total | 0,211 t |
| Dimensões (métricas) | 0,000 x 5,000 x 0,000 m |
| Dimensões (imperial) | 0 x 16.4 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
