W jaki sposób obliczana jest głębokość statyczna d podczas wymiarowania fundamentów blokowych na zginanie (obliczenia jako belki równoważne)?
Głębokość statyczna d dla obliczeń "Belki zastępczej przy zginaniu" wynika z grubości płyty pomniejszonej o otulinę betonową ustawioną na dolnej stronie fundamentu blokowego, średnicy regularnego zbrojenia na zginanie płyty na dolnej stronie w obu kierunkach oraz połowa średnicy zbrojenia „belki zastępczej”.
W tym przypadku głębokość statyczna d jest rozpatrywana inaczej w obu kierunkach (zginanie wokół osi x i y). Należy to uwzględnić podczas oceny obliczeń w tabeli wyników "2.2 Obowiązujące obliczenia - Pręty równoważne podatności na zginanie".

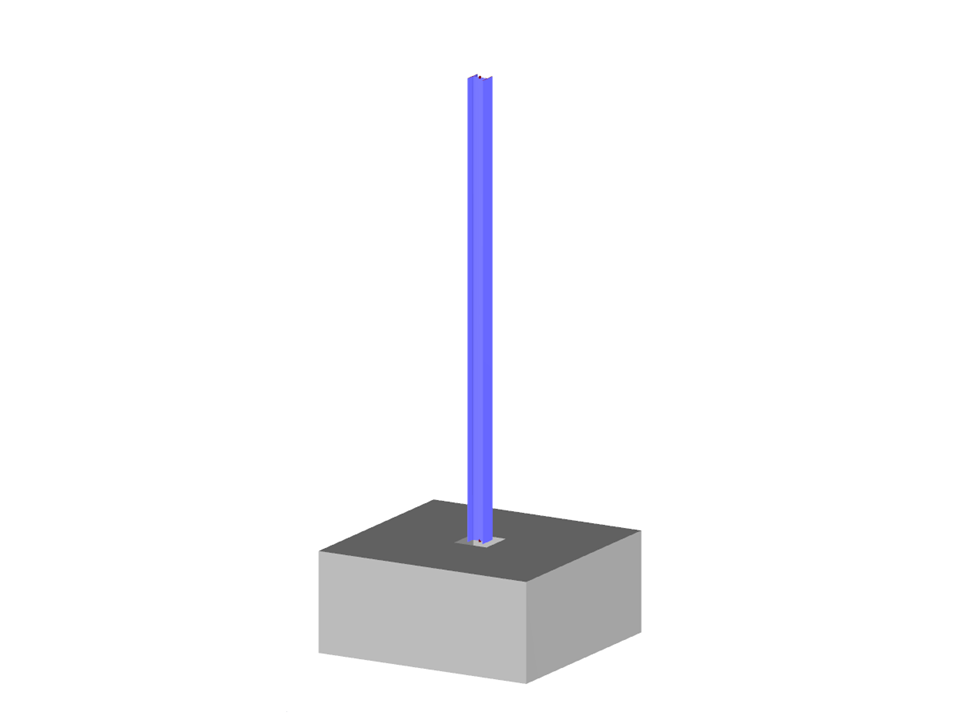

Model wykorzystany w
Fundament bloku
| Liczba węzłów | 2 |
| Liczba linii | 1 |
| Liczba prętów | 1 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 3 |
| Ilość KO | 20 |
| Liczba kombinacji wyników | 3 |
| Ciężar całkowity | 0,211 t |
| Wymiary (metryczne) | 0,000 x 5,000 x 0,000 m |
| Wymiary (imperialne) | 0 x 16.4 x 0 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
