Storia dei risultati con area di livellamento in RFEM 6

Come è possibile inserire un'area di livellamento/una linea di livellamento nel profilo dei risultati di RFEM 6?

Risposta:

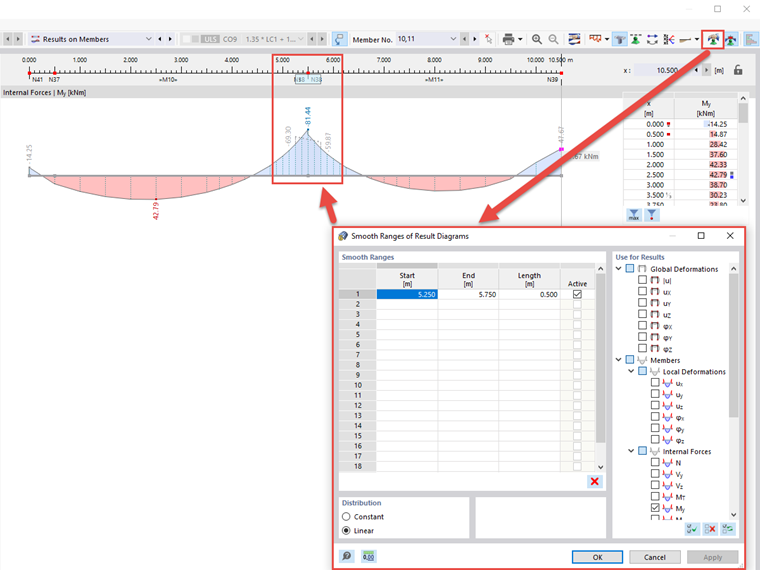

Nella finestra di dialogo Diagrammi dei risultati, è possibile creare intervalli uniformi per preparare i risultati per l'ingegneria. Diese Funktion ist über die Schaltfläche "Glättungsbereiche der Ergebnisverläufe bearbeiten" zugänglich. Es wird der Dialog im Bild 01 aufgerufen.

FAQ 005303 | Come posso inserire un intervallo di discretizzazione/una linea morbida nel diagramma dei risultati di RFEM 6?
1 Definizione dell'intervallo di discretizzazione dei diagrammi dei risultati

In der Tabelle auf der linken Seite sind die Glättungsbereiche festzulegen, wobei die Eingaben für Anfang, Ende und Länge voneinander abhängig sind. Jeder Bereich kann separat aktiv gesetzt werden. Der Abschnitt "Für Ergebnisse verwenden" steuert, für welche Verformungen, Schnittgrößen, Spannungen oder Verzerrungen eine Glättung vorzunehmen ist. Die Glättung kann konstant oder linear für alle Glättungsbereiche verlaufen.

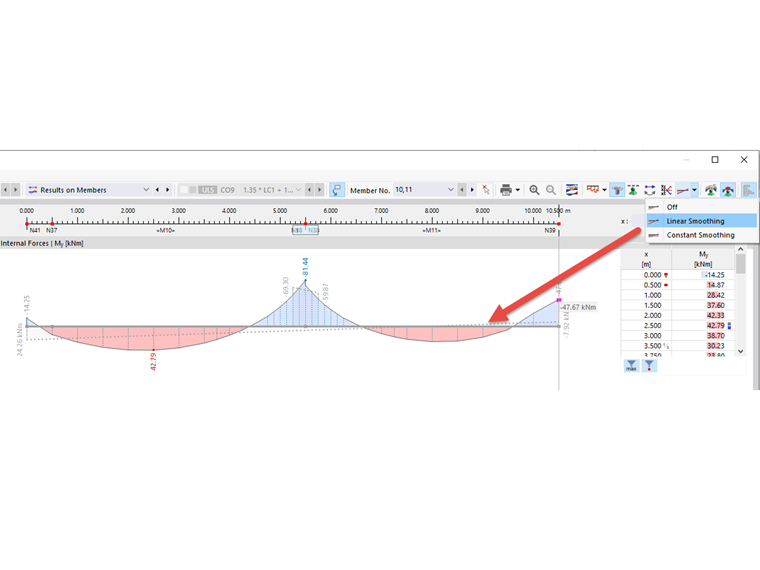

Des Weiteren kann eine Glättungslinie über den gesamten Ergebnisverlauf über die gleichnamige Schaltfläche angezeigt werden, siehe Bild 02.

FAQ 005303 | Come posso inserire un intervallo di discretizzazione/una linea morbida nel diagramma dei risultati di RFEM 6?
2 Visualizzazione della linea di discretizzazione

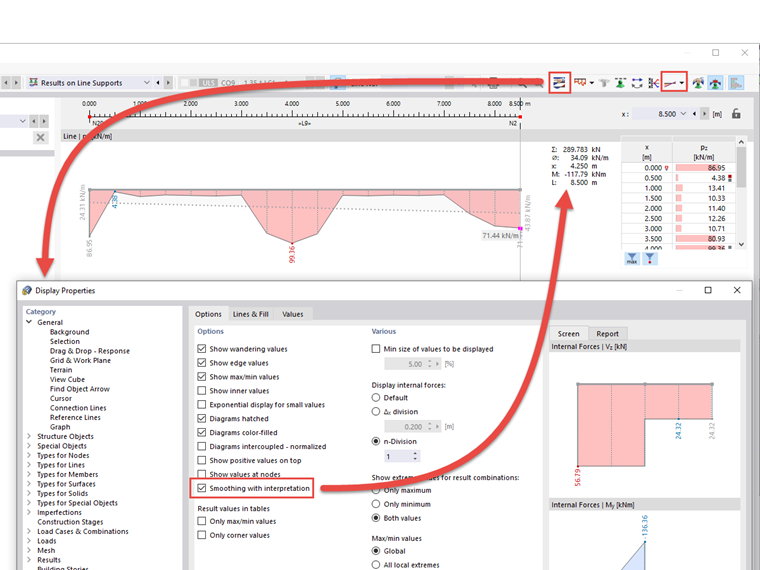

Das Integral des Glättungsbereiches wird ausgegeben, wenn in den Einstellungen der Ergebnisverläufe das Kontrollkästchen "Glättung mit Interpretationen" aktiviert ist, siehe Bild 03.

FAQ 005303 | Come posso inserire un intervallo di discretizzazione/una linea morbida nel diagramma dei risultati di RFEM 6?
3 Visualizzazione del livellamento con interpretazione

;
