Odpowiedź:

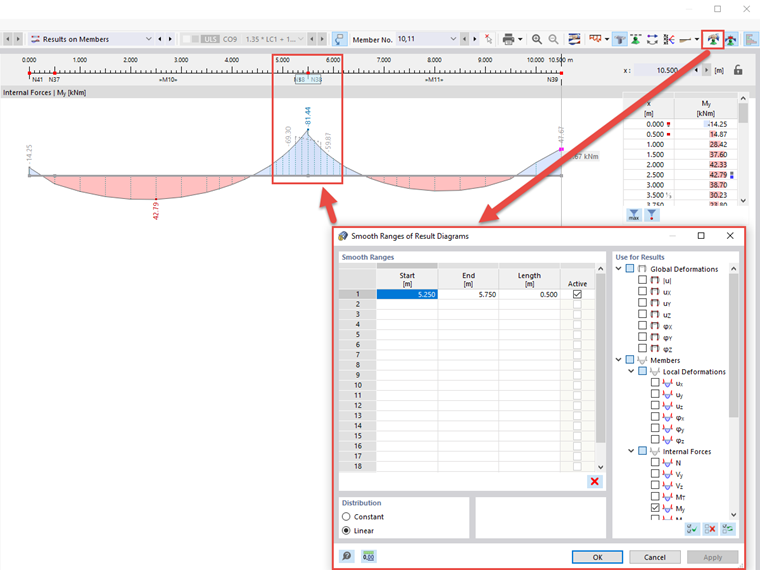

W oknie dialogowym Wykresy wyników można utworzyć wygładzone zakresy w celu przygotowania wyników do analizy inżynierskiej. Diese Funktion ist über die Schaltfläche "Glättungsbereiche der Ergebnisverläufe bearbeiten" zugänglich. Es wird der Dialog im Bild 01 aufgerufen.
In der Tabelle auf der linken Seite sind die Glättungsbereiche festzulegen, wobei die Eingaben für Anfang, Ende und Länge voneinander abhängig sind. Jeder Bereich kann separat aktiv gesetzt werden. Der Abschnitt "Für Ergebnisse verwenden" steuert, für welche Verformungen, Schnittgrößen, Spannungen oder Verzerrungen eine Glättung vorzunehmen ist. Die Glättung kann konstant oder linear für alle Glättungsbereiche verlaufen.

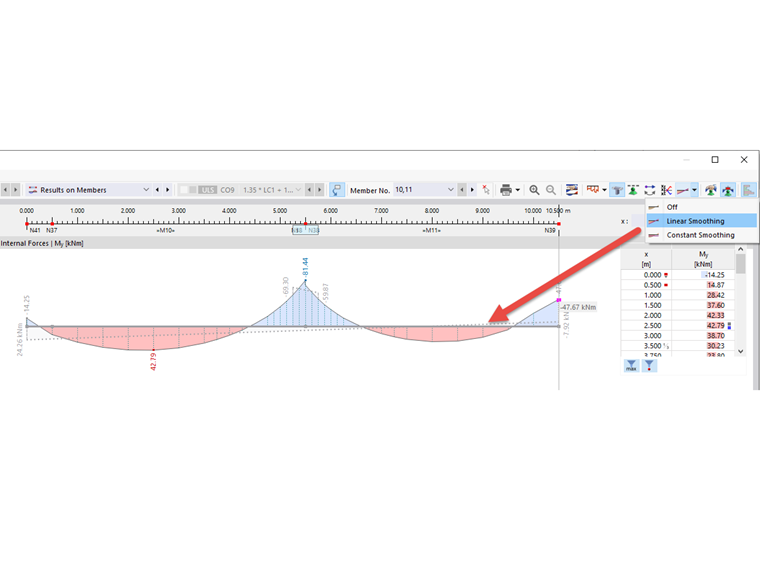

Des Weiteren kann eine Glättungslinie über den gesamten Ergebnisverlauf über die gleichnamige Schaltfläche angezeigt werden, siehe Bild 02.

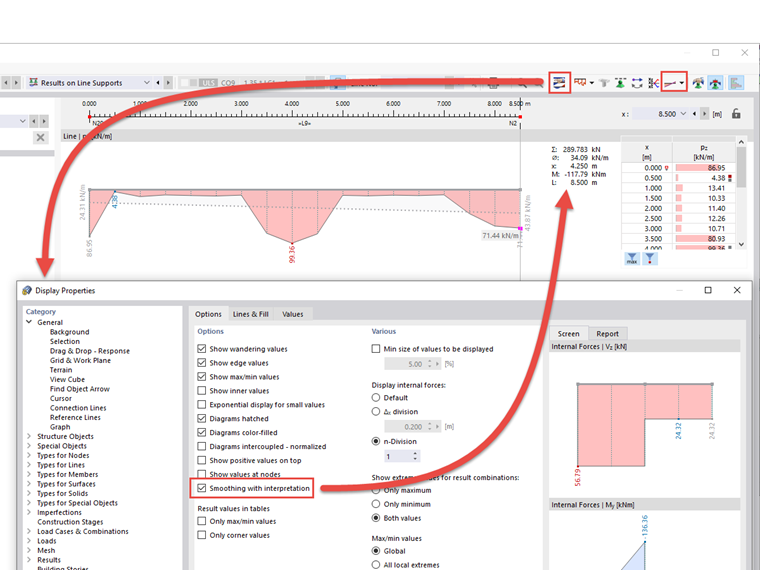

Das Integral des Glättungsbereiches wird ausgegeben, wenn in den Einstellungen der Ergebnisverläufe das Kontrollkästchen "Glättung mit Interpretationen" aktiviert ist, siehe Bild 03.
