Réponse:

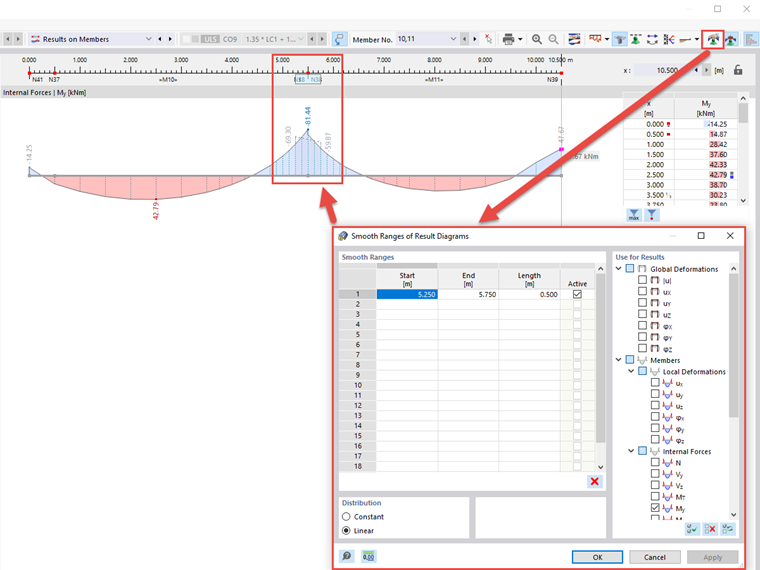

Dans la boîte de dialogue Diagrammes de résultat, vous pouvez créer des régions moyennes pour préparer les résultats selon les besoins des ingénieurs. Cette fonction est accessible via le bouton « Modifier les intervalles de lissage des diagrammes de résultats ». La boîte de dialogue de la Figure 01 s'affiche.
Les intervalles de lissage sont définies dans le tableau de gauche, les entrées de début, de fin et de longueur étant interdépendantes. Chaque région peut être activée séparément. La section « Utiliser pour les résultats » contrôle les déformations, efforts internes, contraintes ou déformations à lisser. Le lissage peut être constant ou linéaire pour toutes les régions moyennes.

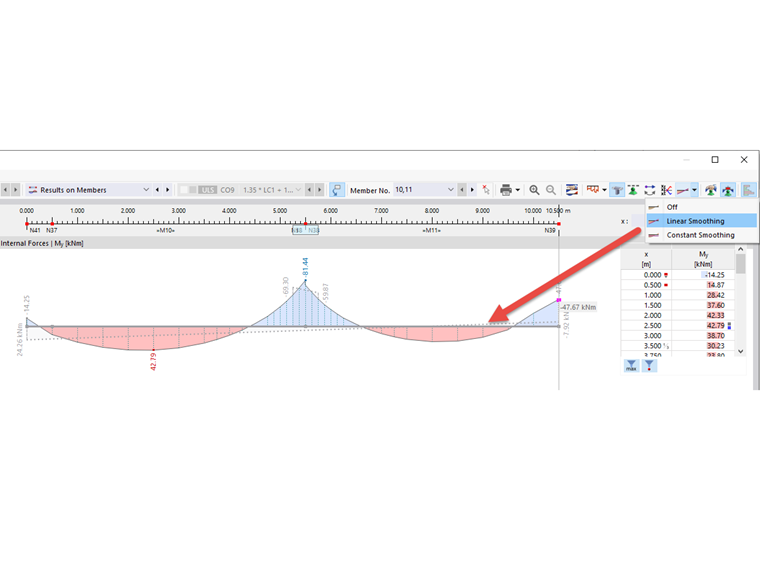

De plus, une ligne de lissage peut être affichée sur l'ensemble du diagramme de résultats à l'aide du bouton du même nom (voir la Figure 02).

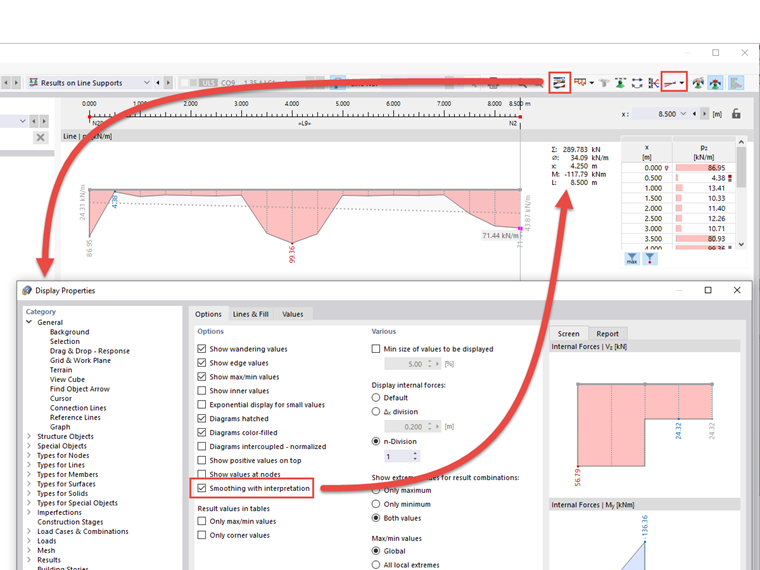

L'intégrale de la zone de lissage est affichée si la case « Lissage avec interprétation » est cochée dans les paramètres des diagrammes de résultats (voir la Figure 03).
