Question :

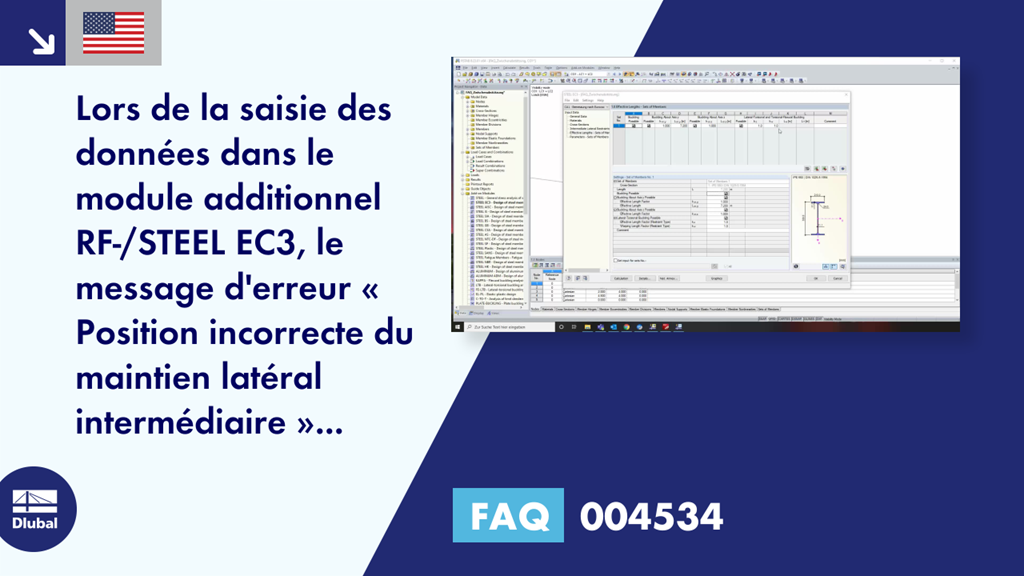

Lors de la saisie des données dans le module additionnel RF-/STEEL EC3, le message d'erreur « Position incorrecte du maintien latéral intermédiaire » s'affiche. Pourquoi ?
Réponse :
L'entrée de maintiens latéraux intermédiaires permet d'entrer des maintiens latéraux sur une barre sans avoir à insérer de nœud dans le modèle à cet emplacement. De plus, le calcul des ensembles de barres à l'aide de la méthode de la barre équivalente nécessite la définition des conditions d'appui existantes aux nœuds intermédiaires de l'ensemble de barres.
Les maintiens latéraux intermédiaires entrés sont alors considérés comme des conditions aux limites supplémentaires dans le solveur de valeurs propres. Cependant, certaines conditions aux limites sont déjà incluses dans les fenêtres d'entrée des appuis nodaux ou des longueurs efficaces.
Le message d'erreur « Position incorrecte des maintiens latéraux intermédiaires » s'affiche afin d'éviter les conflits ou les doublons pour une même position. Les emplacements suivants ne sont pas autorisés car ils sont déjà définis dans les autres entrées :
Vérification des barres :
- Début et fin de la barre
Vérification des ensembles de barres :
- Début et fin de toutes les barres si elles sont entrées à l'aide d'appuis nodaux
- Début et fin de l'ensemble de barres pour la vérification à l'aide de la méthode de barre équivalente
Cependant, il est très facile de trouver l'erreur car la première ligne avec une entrée incorrecte est automatiquement sélectionnée après confirmation du message d'erreur.
