Domanda
A cosa si riferisce il punto di applicazione del carico in RF-/STEEL EC3 Warping Torsion?
Risposta:

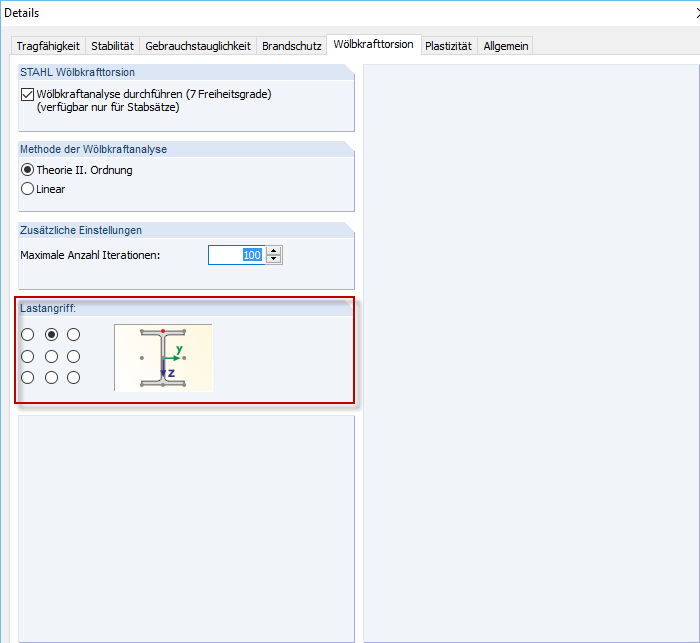

Il modulo aggiuntivo RF-/STEEL EC3 Warping Torsion utilizza le forze interne per determinare il carico utilizzando la funzione di trasferimento, come descritto nell'articolo della Knowledge Base di seguito. Al fine di considerare anche il punto di applicazione del carico nel calcolo, tutti i carichi di taglio (py, pz) sono quindi correlati al punto selezionato della sezione trasversale.Questo non viene preso in considerazione solo quando si determinano le forze interne secondo la teoria dell'instabilità torsionale, ma anche in particolare quando si calcola il coefficiente di carico critico.

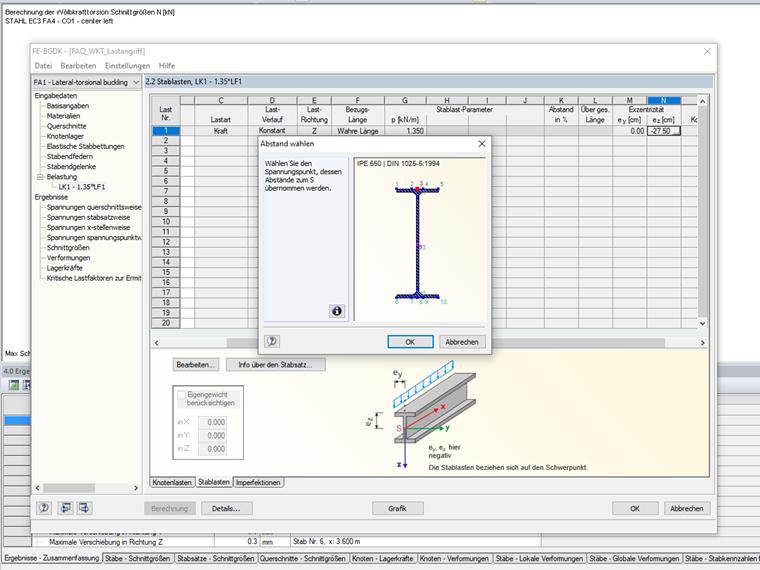

Questa procedura può essere confrontata con l'input nel modulo aggiuntivo RF-/FE-LTB.
