Il contatto non lineare tra un'asta secondaria e una membrana può essere effettuato da un insieme di elementi dell'asta tra l'asta e la superficie. Ciò richiede che l'asta poggi eccentricamente nel piano della forza di compressione risultante dall'effetto membrana e dalla linea di collegamento del collegamento a membrana. La distanza geometrica tra l'asta e la membrana stessa deve essere orientata alla distanza fisica tra l'asse dell'asta e il collegamento della membrana.
Per garantire che il giunto scorra uniformemente su tutta la lunghezza del giunto, è necessario garantire una disposizione uniforme con lo stesso numero di nodi EF sull'asse dell'asta e sulla linea di contatto proiettata sulla superficie della membrana. Questa distribuzione e orientamento dei nodi EF si ottiene posizionando i nodi della topologia corrispondenti sull'asse dell'asta e la linea di contatto corrispondente sulla superficie. La distanza del nodo della topologia deve essere selezionata rispetto alla griglia mesh selezionata della superficie della membrana collegata.

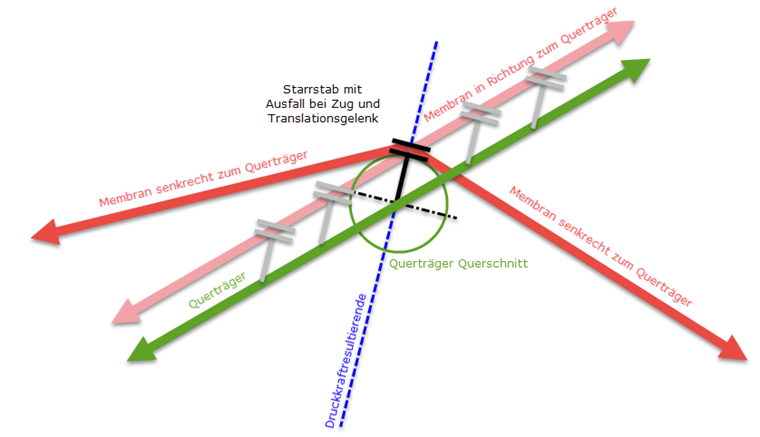

L'accoppiamento stesso deve essere progettato con un'asta rigida che si rompe in modo non lineare sotto il carico di compressione tra le coppie di nodi risultanti. In questo caso, la non linearità specificata deve essere implementata con la non linearità dell'asta "Rottura per trazione". Il collegamento dell'asta rigida nell'area dell'asta eccentrica è completamente compatibile (resistente alla flessione) e deve essere eseguito con uno svincolo traslazionale libero nell'asse y/z che è correlato localmente all'asse dell'asta rigida nell'area di la membrana.

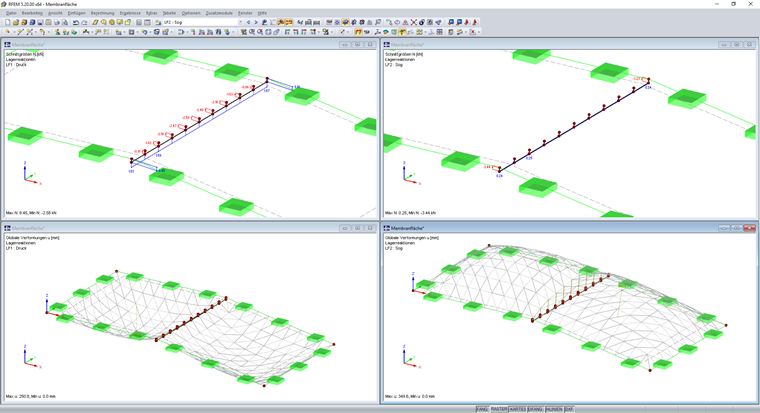

A causa della non linearità selezionata e dell'orientamento esistente alla forza di compressione risultante in connessione con il rilascio per traslazione libera, questa modellazione di contatto è in grado di trasferire solo le forze di compressione alla trave secondaria collegata. In caso di carico di aspirazione, le aste di accoppiamento si rompono e la membrana si allontana dolcemente dalla trave secondaria.
