Réponse:

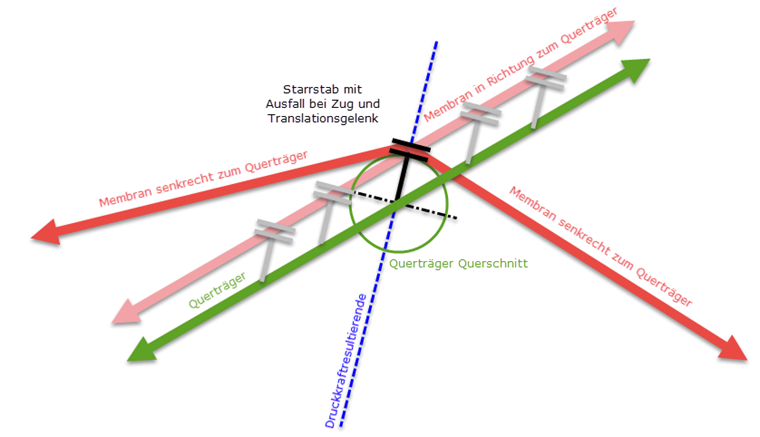

Un contact non linéaire entre la barre transversale et la membrane peut être obtenu à l'aide d'un ensemble d'éléments de barre entre la barre et la surface. La barre doit être excentrée dans le plan de la force de compression résultant de l'effet de la membrane et de la ligne de connexion de celle-ci. La distance géométrique entre la barre et la membrane elle-même doit être ajustée en fonction de la distance physique entre l'axe de barre et la connexion à la membrane.
Pour que le couplage soit homogène sur toute sa longueur, la disposition doit être uniforme et présenter le même nombre de nœuds EF sur l'axe de la barre et sur la ligne de contact projetée sur la surface de la membrane. La répartition et l'orientation des nœuds EF est obtenue en plaçant de manière adéquate les nœuds de topologie sur l'axe de barre et la ligne de contact correspondante sur la surface. Il faut alors sélectionner la distance des nœuds de topologie de manière affine par rapport au maillage sélectionné de la surface de membrane connectée.
Le couplage lui-même doit être conçu avec une barre rigide qui se rompt de façon non linéaire sous la charge de compression entre les paires de nœuds résultantes. Dans ce cas, la non-linéarité spécifiée doit être paramétrée comme une non-linéarité de barre de type « Rupture sous traction ». La connexion de la barre rigide dans la zone de la barre excentrique est entièrement compatible (résistance à la flexion) et doit être réalisée à l'aide d'une articulation en translation libre liée à l'axe de la barre rigide sur l'axe y/z dans la zone de la membrane.
Cette modélisation de contact ne peut transférer que des forces de compression à la poutre transversale connectée en raison de la non-linéarité sélectionnée et de l'orientation selon la résultante de l'effort de compression dépendant de l'articulation libre en translation. En cas de charge d'aspiration, les composants de couplage sont défaillants et la membrane s'éloigne de la poutre transversale sans être retenue.
