Resposta:

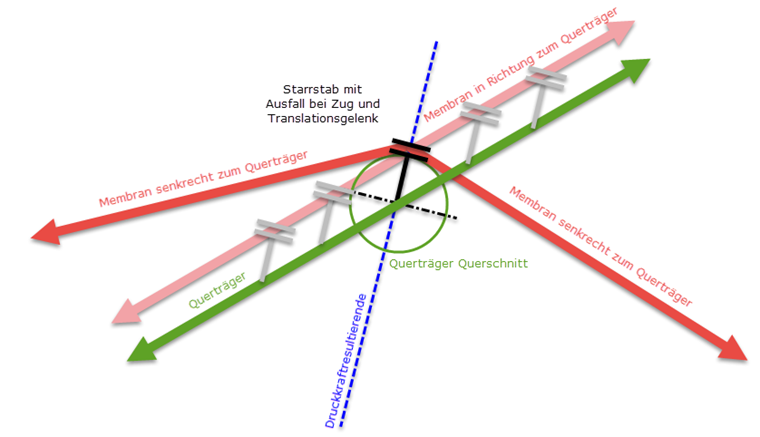

O contacto não linear entre uma barra secundária e uma membrana pode ser realizado por um conjunto de elementos de barra entre a barra e a superfície. Isto requer que a barra repouse excentricamente no plano da força de compressão resultante do efeito de membrana e da linha de ligação da ligação de membrana. A distância geométrica entre a barra e a própria membrana tem de ser orientada para a distância física entre o eixo da barra e a ligação da membrana.
Para garantir que o acoplamento funciona uniformemente ao longo de todo o comprimento do acoplamento, é necessário assegurar uma disposição uniforme com o mesmo número de nós de EF no eixo da barra e na linha de contacto projetada na superfície da membrana. Esta distribuição e orientação dos nós de EF é obtida colocando os nós de topologia correspondentes no eixo da barra e a linha de contacto correspondente na superfície. A distância do nó de topologia deve ser selecionada em relação à grelha de malha selecionada da superfície da membrana conectada.
O próprio acoplamento deve ser dimensionado com uma barra rígida que falha de forma não linear sob a carga de compressão entre os pares de nós resultantes. Neste caso, a não linearidade especificada deve ser implementada com a não linearidade da barra "Rotura sob tração". A ligação da barra rígida na área da barra excêntrica é completamente compatível (resistente à flexão) e deve ser realizada com uma libertação de translação livre no eixo y/z que está relacionado localmente com o eixo da barra rígida na área de a membrana.

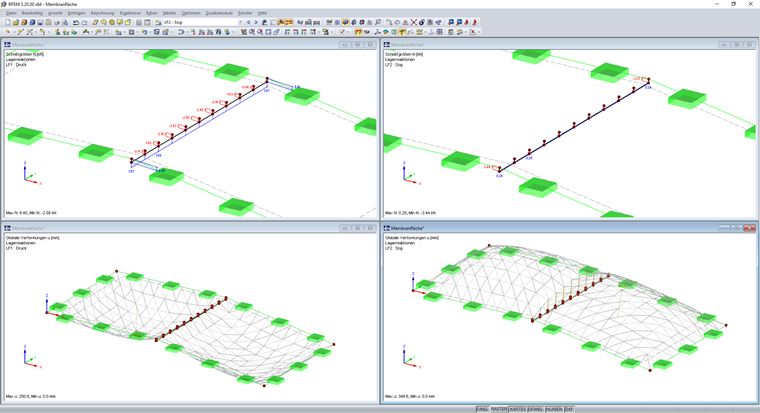

Devido à não linearidade selecionada e à orientação existente para a força de compressão resultante em relação à libertação de translação livre, esta modelação de contacto é capaz de transferir apenas as forças de compressão para a viga secundária ligada. No caso de uma carga de sucção, os elementos de acoplamento falham e a membrana afasta-se suavemente da viga secundária.
